指定目标网格和插值法

设置映射目标以指定目标网格、插值法和其他映射选项。映射操作可以有一个或多个类型为表面、体积或梁的目标。

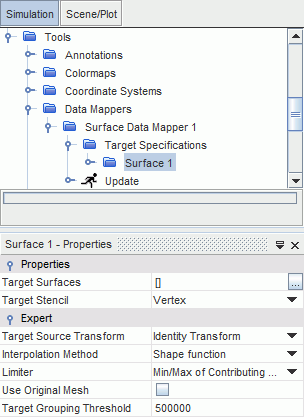

要添加目标：
  1. 右键单击目标指定节点，选择新建组并选择目标的类型：
    • 要将源数据映射到 Simcenter STAR-CCM+ 网格或导入的 CAE 网格的表面，需要选择表面目标。
    • 要将源数据映射到 Simcenter STAR-CCM+ 网格或导入的 CAE 网格的体积，需要选择体积目标。
    • 要将一个或多个表面上定义的压力和剪切应力映射到导入的 CAE 梁上的节点力和力矩，需要选择梁目标。


  2. 根据是创建表面、体积还是梁目标，使用目标表面、目标体积或目标梁属性指定目标网格。
    目标表面可以是 Simcenter STAR-CCM+ 中的 2D 区域、区域边界或零部件表面，也可以是导入的 CAE 模型中定义的表面。目标体积可以是 Simcenter STAR-CCM+ 区域或零部件，也可以是在导入的 CAE 模型上定义的体积。可以同时指定多个目标表面或体积。
    对于梁目标，指定单一目标梁。额外的目标梁需要额外映射器。目标梁只能是导入的 CAE 梁模型。
  3. 设置目标模板属性，以指定目标网格上数据映射器插值源数据的位置。
    对于有限体积 (FV) 目标网格，目标模板通常是网格单元（对于目标体积）或面（对于目标表面）。对于有限元 (FE) 目标网格，目标模板通常是节点。当将导入的梁的节点旋转和位移映射到目标 Simcenter STAR-CCM+ 表面时，将目标表面模板设为节点。请参见目标参考。
  4. 指定映射器用来将数据从源网格插值到目标网格的插值法。
    • 对于表面至表面耦合，精确压印和粗略压印方案是全局守恒方法，但不严格满足局部守恒。当从精细网格映射到粗糙网格时，它们会生成比最小二乘法更精确的求解。最小二乘方案在局部更精确，更适合目标表面和源表面具有类似网格密度的情况。
    • 对于表面到节点耦合，最小二乘方案和最近邻方案对于类似的网格密度是精确的。在气动声学应用场景中将精细有限体网格的数据映射到粗糙的有限元网格时，使用保守封闭面或保守最大距离。

    有关可用插值方案的更多信息，请参见目标参考和求解数据插值。

  5. 指定转换以将目标投影到源上。
    有关可用转换的更多信息，请参见目标源转换参考。
    还提供了额外的专家属性。有关可用选项的完整列表，请参考目标参考一节。
