映射表格数据

在 Simcenter STAR-CCM+ 中，可使用表格数据定义边界或初始条件。如果表数据比目标网格粗糙得多，则创建一个表格数据映射器，将表格数据内插到网格。

表可以是在 Simcenter STAR-CCM+ 中创建的 XYZ 表，也可以是在 Simcenter STAR-CCM+ 中导入的文件表。XYZ 表必须至少有四个命名的列。其中三列指定值的 x、y 和 z 位置，第四列指定要在该位置映射的标量值。可以通过添加额外列来指定更多场。
  1. 在 Simcenter STAR-CCM+ 中使用源数据创建 XYZ 表，或使用工具 > 表节点在 Simcenter STAR-CCM+ 中导入文件表。
    有关详细信息，请参见表。
  2. 右键单击数据映射器节点，然后选择新数据映射器 > 表格数据映射器。

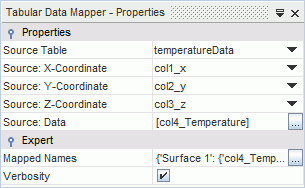

  3. 使用表格数据映射器属性，指定表和表示场值的表列，以及定义每个场值位置的 x、y 和 z 坐标的表列。


执行数据映射器时，映射场将可用作场函数，默认名称为 Mapped<Target_Stencil><Field_Name>(映射<目标模板><场名称>)。要指定输出场函数的替代名称：
  1. 选择映射名称。单击 （自定义编辑器），然后使用对话框为每个指定的场指定场函数名称。
    有关可用属性的详细信息，请参见表面、体积、梁和表格数据映射器参考。
  2. 要指定目标网格和其他映射选项以及执行数据映射器，遵循以下各节中概述的步骤。
