可视化求解

创建标量场景以显示模拟结果。

创建标量场景以显示蒸汽的体积分数。可在求解器运行时监视此变量。

可视化求解：

  1. 创建标量场景。

使用简单转换来缩放场景中的管视图，以便可在较小的区域中查看管的整个长度。该转换也可以旋转几何，以便让它垂直显示。

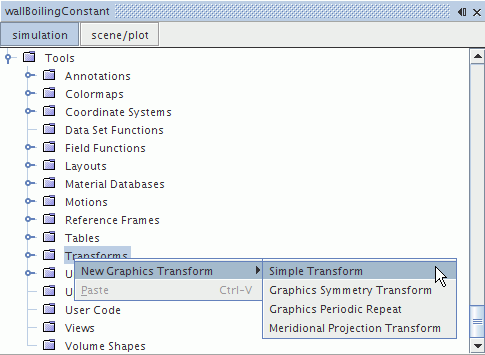

  1. 右键单击工具 > 转换节点，然后选择新建图形转换 > 简单转换。


    新节点简单转换 1 会添加到转换节点。

  2. 将简单转换 1 节点重命名为 Scene Transform。
  3. 选择 Scene Transform 节点并执行下列操作：
    1. 将Scale设置为 [70.0, 1.0, 1.0]。
    2. 将旋转角度设置为 90 度。

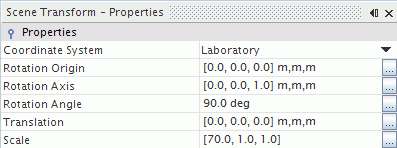

    完成的属性窗口如下所示。



  4. 单击场景/绘图。
  5. 选择标量场景 1 > 标量 1 节点，然后执行下列操作：
    1. 将轮廓样式设置为光滑填充。
    2. 将转换设置为 Scene Transform。

为标量场景设置场函数：

  1. 选择标量场景 1 > 标量 1 > 标量场节点，然后将函数设为体积分数 > 蒸汽体积分数。

编辑颜色条，以便将它放置在垂直管的旁边。

  1. 选择标量 1 > 颜色条节点，然后执行下列操作：
    1. 将方向设置为垂直。
    2. 将高度设置为 0.8。
    3. 将宽度设置为 0.15。
    4. 将位置设置为 [0.6, 0.1]。

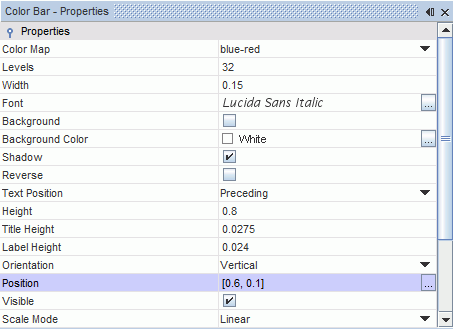

    完成的属性窗口如下所示。



同时也将 Scene Transform 应用于轮廓 1 节点。

  1. 选择标量场景 1 > 轮廓 1 节点，然后将转换设为场景转换。

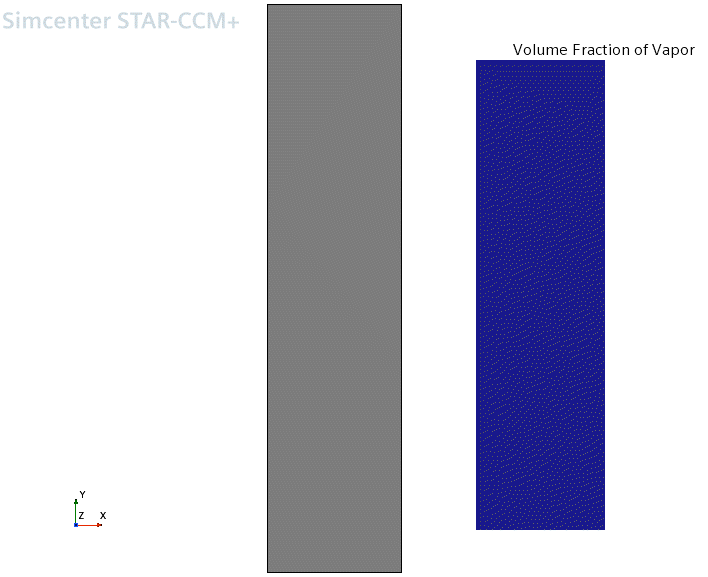

    标量场景如下所示。



  2. 单击模拟以返回 Simcenter STAR-CCM+ 模拟对象树。
  3. 保存模拟。
