创建相并选择相模型
创建相并选择相应的相模型。
流经垂直管段的两相 Liquid 和 Vapor 表示水和蒸汽。通过在欧拉物理模型下创建相来定义这些相，但稍后在选择所有其他模型后，设置材料特性。
在此阶段要做的主要建模选择是：
- 为连续相选择具有两层壁面处理的 K-Epsilon 模型，以便可以在广泛的一系列流动条件下使用它。
- 湍流响应模型是适用于速度波动（将在此气泡流的离散相中遇到）的适当模型。
- 为离散相激活 S-gamma 模型，以便它可以从沸腾壁面处产生气泡开始跟踪气泡大小，包括破裂、聚结和（最重要的）冷凝的影响。
创建相并选择相模型：
创建流体相。
- 在物理 1 连续体中，右键单击节点，然后创建一个相。
- 将相 1 节点重命名为 Liquid。
- 对于 Liquid 相，请选择以下模型：
组合框
模型
启用模型
流体（预选）
湍流（预选）
材料
流体
雷诺平均纳维－斯托克斯（自动选择）
雷诺平均湍流
K-Epsilon 湍流
可实现的 K-Epsilon 两层模型（自动选择）
壁面距离（自动选择）
两层所有 y+ 壁面处理（自动选择）
状态方程
恒密度
能量
分离流体温度
- 单击关闭。
创建气体相。
- 创建第二相，将其重命名为 Vapor。
- 对于 Vapor 相，请选择以下模型：
组合框 模型 启用模型 流体（预选） 湍流（预选）
材料 气体 雷诺平均纳维－斯托克斯（自动选择）
雷诺平均湍流 湍流响应 湍流响应模型 伊萨湍流响应模型 壁面距离（自动选择）
状态方程 恒密度 能量 分离流体温度 可选模型 颗粒尺寸分布 - 停用自动选择推荐模型。
- 在颗粒尺寸分布框中，选择 S-Gamma。
- 在 S-Gamma Closure(S-Gamma 封闭) 框中，选择预积分 S-Gamma。
- 单击关闭。
- 将 节点重命名为 Steam。

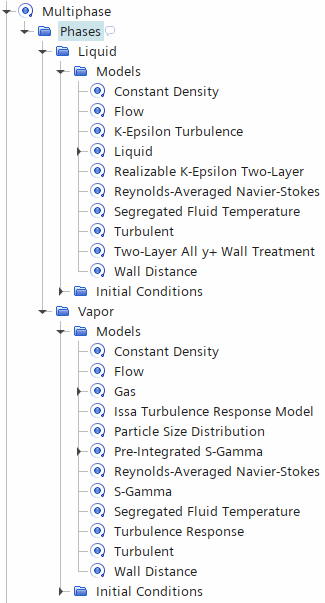

相节点显示如下。
- 保存模拟。
