可视化结果

检查模拟结果。

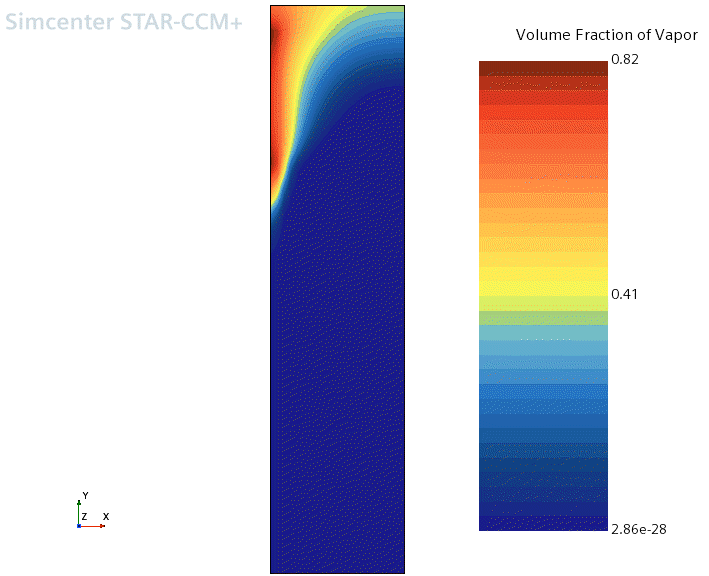

描绘蒸汽体积分数的标量场景如下所示。

要查看的第一件事情是蒸汽体积分数分布并将其与流体过冷进行比较。可通过切换为此标量场景选择的标量场来完成此比较。

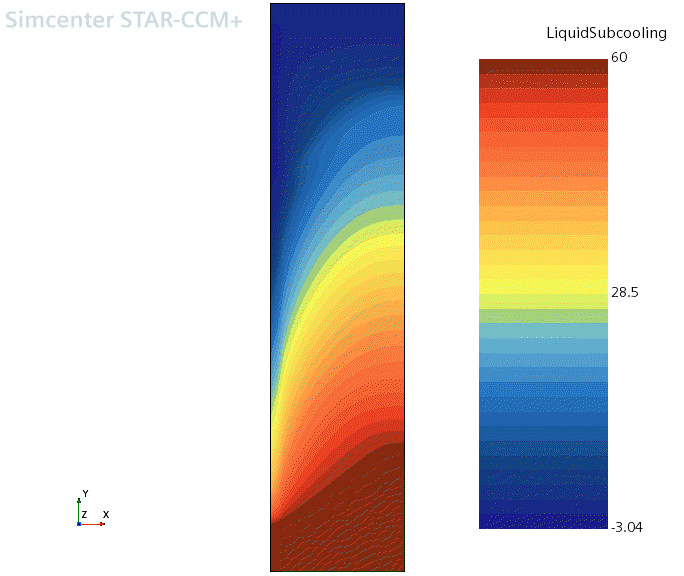

描绘流体过冷的标量场景如下所示。

一个很小的负过冷出现在紧挨壁面处，它实际上意味着流体过热了几度。它尚未蒸发的原因是，蒸发率受到了流体和流体蒸汽交界面之间的热传递速率的限制。大多数蒸汽被局限在过冷并不太高的区域内，低于约 10 K。在其他地方，蒸汽一旦在壁面处产生便快速冷凝。在此标量场景中，蒸汽似乎迅速扩散到整个流动，但事实上它是借助于使用湍流耗散力建模的湍流速度波动扩散的。
