单独组成的形状

在 Simcenter STAR-CCM+ 中，可以将复合颗粒或颗粒簇定义为球体布局。 可以在任意单位系统中定义球体的相对尺寸和位置，这是因为 Simcenter STAR-CCM+ 将根据喷射器属性对喷射到系统中的最终颗粒进行比例缩放。 比例因子为：

(VinjectorVparticle)13

其中：

  • Vparticle 是使用蒙特·卡罗积分计算的颗粒体积
  • Vinjector 是喷射器体积

喷射器体积是球体体积，其直径在喷射器中指定：

Vinjector=π(Dinjector36)

其中：

  • Dinjector 是喷射器直径

在 Simcenter STAR-CCM+ 拉格朗日相中，每个球体由形状管理器下的球体节点表示。 选择节点可访问对应球体的属性。



球体属性

位置
使用相对任意坐标系的笛卡尔坐标指定球体中心点。 此属性用于相对彼此定位球体。
半径
以任意单位指定球体的半径。 此处不会指定球体的实际尺寸，因为整个复合颗粒或颗粒簇均会比例缩放，以与喷射器匹配。
Link to Boundary(链接至边界)
在选择颗粒-壁面链接模型后打开该选项时，表示球体在接触壁面时会粘附到壁面上。 默认值为关闭。

使用形状创建颗粒的示例

以下示例使用形状来创建具有非球体形状的复合颗粒。 类似的步骤也可用于创建颗粒簇。

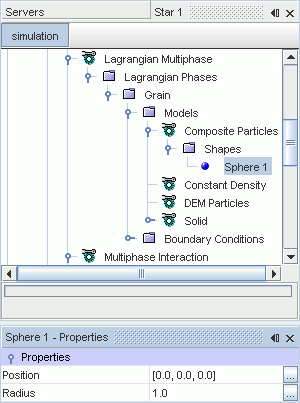

首先，右键单击相 > 模型 > 复合颗粒 > 形状管理器，然后选择新建以创建球体。 在属性窗口中，设置半径和位置属性。 由于位置和半径为任意状态，因此球体是相对彼此定义的，通常可以使用默认值定义第一个球体。

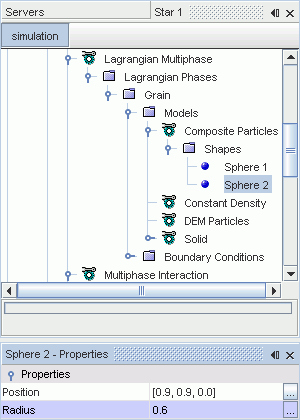

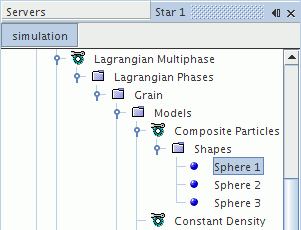

可以继续创建大量球体以表示颗粒。 相对于第一个颗粒，定义每个颗粒。

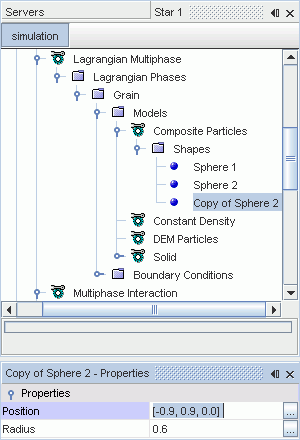

如果两个颗粒具有类似属性，则可复制并粘贴该节点以创建相同的球体，然后更改其属性。

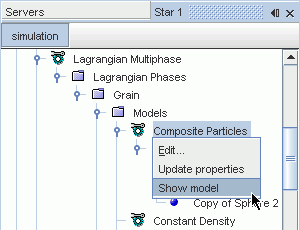

要可视化颗粒，右键单击复合颗粒节点并选择显示模型。

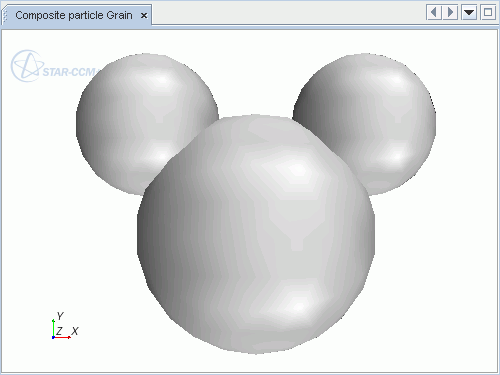

然后，图形窗口将该颗粒显示为复合颗粒场景。
