球体填充零部件
复合颗粒方法通过保持彼此固定关系的球体布局来模拟具有复杂形状的颗粒。
通过选择先前定义的零部件并让 Simcenter STAR-CCM+ 使用指定的球体数填充零部件，可以创建复合颗粒。
此方法适用于凸面非常大的对象（如岩石或谷物），但对于复杂的凹面对象，很可能会失败。
模拟锐边和角需要小球体，但小球体在 DEM 模拟中产生的时间步较小，因此计算时间更长。为了避免较小的时间步，可以在 Simcenter STAR-CCM+ 创建初始复合颗粒之后，编辑各个球体，使其拥有可接受的最大尺寸。
通过这种方法创建的每个球体均会显示一部分表面。因此，在某些情况下，颗粒内部为空心。完全嵌入颗粒中的球体对模拟没有影响。
填充对称零部件时，这种方法不会始终生成对称的复合颗粒。如果对称性在模拟中十分重要，可尝试不同数量的球体并查看结果是否更对称，或使用颗粒形状编辑器。
最好从少数球体开始，然后仔细观察生成的表示如何。如果对表示不满意，则增加球体数。
创建球体填充零部件
要通过使用球体填充零部件来创建复合颗粒：
- 选择拉格朗日相的模型节点下的复合颗粒节点。
- 在复合颗粒 - 属性窗口中，编辑零部件。
- 在编辑对话框中，选择要用作复合颗粒的零部件，然后单击确定。
- 在复合颗粒 - 属性窗口中，设置生成的球体数属性。

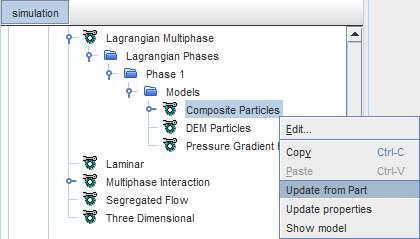

- 右键单击复合颗粒节点并选择从零部件更新。Simcenter STAR-CCM+ 将使用指定的球体数创建基于选定形状的复合颗粒。
- 要可视化颗粒，右键单击复合颗粒节点并选择显示模型。
