定义导入和导出的标量值
FMU 模型定义在协同仿真中交换的标量变量。要在 Simcenter STAR-CCM+ 中定义交换的物理量，可导入 FMU 中定义的变量设置。
要导入 FMU 变量设置：
-
右键单击 节点，然后选择导入设置。

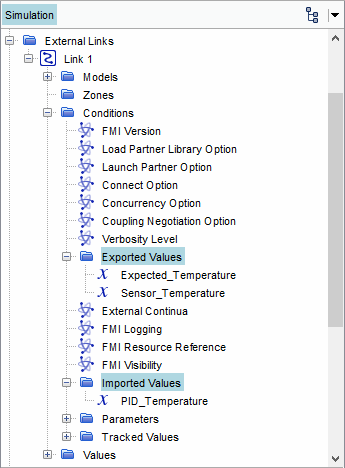

Simcenter STAR-CCM+ 根据 FMU 输入和输出变量，自动填充和已导入的场节点。
对于导出的值节点，指定存储要导出的温度数据的场函数：
- 选择 节点，然后将值设为 ${TargetTemperatureReport}。
- 选择 节点，然后将值设为 ${CurrentTemperatureReport}。
Simcenter STAR-CCM+ 在场函数中自动保存从 FMU 导入的入口温度值。使用此场函数可在入口处设置总温度边界条件：
- 展开节点。
- 选择总温度节点，然后将值设为 ${Link 1.PID_Temperature}。
要监视导入的温度，可创建报告：
- 右键单击报告节点，然后选择。
- 将报告重命名为 PIDTemperature，并将其定义设为 ${Link 1.PID_Temperature}。
最后，根据温度报告创建监视器和绘图：
- 展开报告节点，然后同时选择所有报告。
- 右键单击其中一个选定的报告，然后选择根据报告创建监视器和绘图。
- 在对话框中选择单个绘图。
要在 Simcenter STAR-CCM+ 中监视热求解，还可以创建温度场景：
- 右键单击场景节点，然后选择。
-
展开 节点，然后设置以下属性：
节点 属性 设置 部件 部件 标量场 函数 温度 单位 K - 保存模拟。
