指定解耦面上的边界条件

在耦合边界处，使用从合作伙伴仿真导入的数据来定义边界条件。但是，如果耦合边界仅部分接触，或具有非常不同的网格，则并非耦合边界网格上的所有面都可与合作伙伴边界网格上的面成功匹配。对于这些不参与协同仿真的解耦面，可以定义独立的边界条件。

要在解耦面上定义物理条件：
  1. 在每个模拟中，激活相关物理连续体中的 Uncoupled Mesh Entities Treatment(解耦网格实体处理) 模型。
    有关模型需求和设置的信息，请参见解耦网格实体处理模型参考。
  2. 定义上面章节中概述的协同仿真设置。
    当将边界分配给协同仿真区域时，Simcenter STAR-CCM+ 将原始边界拆分为两个不同的边界：

    在初始化时，Simcenter STAR-CCM+ 使用数据映射器来标识未成功映射到合作伙伴边界网格的边界网格面。Simcenter STAR-CCM+ 将这些面分配给 [解耦] 边界，该边界不会与合作伙伴仿真交换数据。

默认情况下，Simcenter STAR-CCM+ 创建基于默认约束拆分边界面的数据映射器。要更改默认约束：

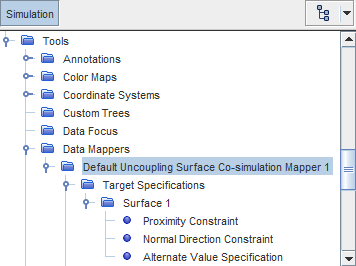

  1. 展开工具 > 数据映射器 > [默认解耦表面协同仿真映射器] 节点。
  2. 选择目标指定 > [表面] > 接近约束节点或法向约束节点，并指定所需的设置。


    注Simcenter STAR-CCM+ 仅使用解耦映射器来标识不匹配的面。由于此映射器不用于映射求解数据，Simcenter STAR-CCM+ 忽略除接近约束和法向约束之外的任何设置。

如果要选择不同的解耦映射器：

  1. 展开相关外部链接 > [链接] > 区域 > [区域] 节点。
  2. 选择值 > Uncoupling Mapper(解耦映射器) 节点，并将 Uncoupling Mapper(解耦映射器) 设为所需的映射器。
    有关创建数据映射器的信息，请参见创建数据映射器。
  3. 指定 [解耦] 边界的相关边界条件。
