协同仿真交界面和交换场

通过 Simcenter STAR-CCM+ 至 Simcenter STAR-CCM+ 协同仿真，可在两个运行的 Simcenter STAR-CCM+ 模拟的耦合边界或区域中交换数据。

协同仿真交界面

在 Simcenter STAR-CCM+ 至 Simcenter STAR-CCM+ 协同仿真中，合作伙伴仿真将在每个合作伙伴仿真中定义协同仿真区域，从而在指定的共享交界面内交换场。协同仿真区域可指定一组模型部件（边界或区域），它们将与在合作伙伴仿真中对应的协同仿真区域内指定的模型部件进行耦合。协同仿真区域还可指定在耦合模型部件之间交换的场。

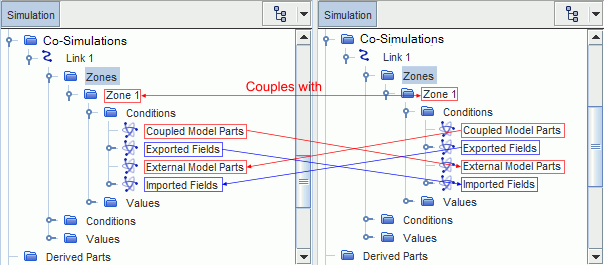

可以定义多个协同仿真区域，以指定不同的耦合模型部件组上的不同条件。每个区域均会使用索引加以标识，并连接到与合作伙伴仿真中定义的索引相同的区域。模拟中定义的协同仿真区域数量必须与合作伙伴仿真中的区域数量相匹配。

交换场

Simcenter STAR-CCM+ 允许使用预定义场或附加场来指定模拟之间交换的场。预定义场用于最常见的协同仿真分析，此分析涉及流体和固体之间的机械和热耦合。附加场允许在两次模拟之间交换任何场。
  • 使用预定义场时，模拟可在耦合边界中交换以下数据：
    • 预定义的 Thermal Fields(热场)：固体模拟导出温度，流体模拟可以导出热传递系数和参考温度。
    • 预定义的 Mechanical Fields(机械场)：流体模拟可以导出压力和壁面剪切应力，固体模拟导出位移。

    只能在边界之间（表面至表面耦合）交换预定义场。

    使用预定义的场时，Simcenter STAR-CCM+ 提供了两种方法使用从合作伙伴模拟导入的数据来设置边界条件：
    • 受管方法：Simcenter STAR-CCM+ 根据从合作伙伴模拟中导入的场自动管理耦合边界处的边界条件。
    • 非受管方法：您手动设置边界条件。此方法可以完全控制交换场指定，因为使用此方法，可以在耦合边界中应用已导入的场之前对这些场进行操作。
  • 使用附加场时，模拟可交换对耦合模型部件（边界或区域）定义的任何场函数。应手动设置边界或区域条件，因为 Simcenter STAR-CCM+ 不会自动对耦合部件应用导入的场。可以在耦合边界（表面至表面耦合）或耦合区域（体积至体积耦合）之间交换附加场。

可以在相同模拟中一起使用预定义的热场和机械场以及附加场。
