解耦网格实体处理模型参考
使用解耦网格实体处理模型,可以在耦合边界网格上为未成功与合作伙伴仿真网格上的面匹配的面设置独立的边界条件。
模型名称 | 解耦网格实体处理 | ||
提供方式 | |||
节点路径示例 | |||
要求 |
物理模型:
|
||
已激活 | 边界 | 边界 [解耦]。请参见边界。 | |
区域值 | 解耦映射器。请参见数据映射器。 | ||
数据映射器 | 默认解耦表面协同仿真映射器。请参见数据映射器。 |
此模型与除固定之外的其他运动模型不兼容。
当此模型处于活动状态时,Simcenter STAR-CCM+ 自动将映射选项设为导入后映射。请参见映射选项。
边界
- 边界 [解耦]

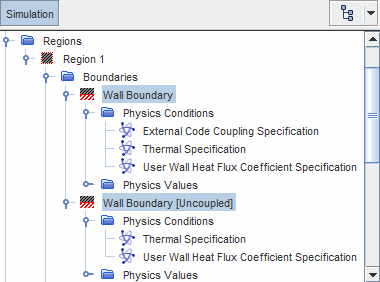

- 当将边界分配到协同仿真区域时,Simcenter STAR-CCM+ 创建一个名为 <原始边界名称> [解耦] 的额外边界。此边界包含耦合边界面,这些边界面未成功映射到合作伙伴网格上的面,因此不参与协同仿真。使用此边界来定义映射失败的面的边界条件。
数据映射器
- 默认解耦表面协同仿真映射器
- 当将边界分配到协同仿真区域时,Simcenter STAR-CCM+ 自动创建此数据映射器。此数据映射器根据指定的接近值和法向标准来标识任何不匹配的面。此映射器将符合指定标准的面分配到原始耦合边界,将不符合标准的面分配到 [解耦] 边界。
协同仿真区域值
- 解耦映射器
- 用于选择数据映射器来标识匹配面和不匹配面。
