加载初始模拟

提供一个起始模拟，其中包含所需的几何、区域、交界面和报告。将初始模拟加载到双精度版本的 Simcenter STAR-CCM+ 中。

要加载初始模拟：
  1. 启动双精度版本的 Simcenter STAR-CCM+。
  2. 选择文件 > 加载...
  3. 在加载文件对话框中，单击浏览...
  4. 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
  5. 选择 DiaphragmValve_Start.sim，然后单击打开。
  6. 在加载文件对话框中，单击确定。
  7. 将模拟另存为 diaphragmValve.sim。
  8. 您可以展开相关节点以查看预定义设置。

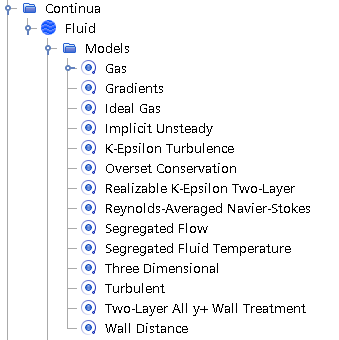

    物理连续体
    起始文件包含建模为非稳态湍流流体的一个预定义物理连续体。

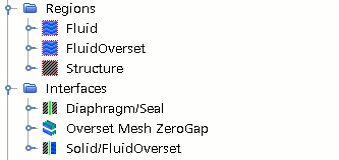

    区域和交界面
    此模型的几何和边界条件是对称的。因此，仅对一半的几何进行建模。但是，这是一种简化方式，因为瞬态流场可能不对称。三个区域通过以下交界面连接：
    • 隔膜和密封件之间的内部交界面。
    • 流体区域与重叠区域之间的重叠网格零间隙交界面。

      当流体和流体重叠边界之间的单元数小于等于 3 时，此交界面允许完全封闭流。达到此值后，相应的网格单元将停用。

    • 固体区域与流体重叠区域之间的映射接触界面。
      此交界面定义固体和流体之间的流体结构耦合。
      注此交界面是接触模式边界交界面，可以通过单击交界面来验证该信息。只读几何属性设为接触，而不是边界。


    报告
    起始模拟包含三个不同的报告，用于定义模拟中的以下属性：
    • PlungerPosition：将活塞位置定义为时间函数。
    • Rubber_PoissonsRatio_Input：橡胶隔膜的泊松比 (0.49)。
    • Rubber_YoungsModulus_Input：橡胶隔膜的杨氏模量 (2.535 GPa)。


    工具
    起始文件包含具有流体初始条件的表 (x,y,z)：
    • 压力 (Pa)
    • 湍流耗散率
    • 湍动能 (Jkg-1)
    • 速度（X、Y 和 Z）(ms-1)
    • 位移（X、Y 和 Z）(m)
