运行模拟
定义停止标准，然后运行模拟。
要编辑停止标准：
-
编辑停止条件节点，然后设置下列属性：
节点 属性 值 下限 1E-12 下限 1E-12 最大内部迭代 最大内部迭代 50 最大物理时间 最大物理时间 ${PeriodReport}/2 最大步数 已启用 停用
要运行模拟：
-
单击
（运行）。
-
打开和 UMagAtPointProbe 绘图节点。

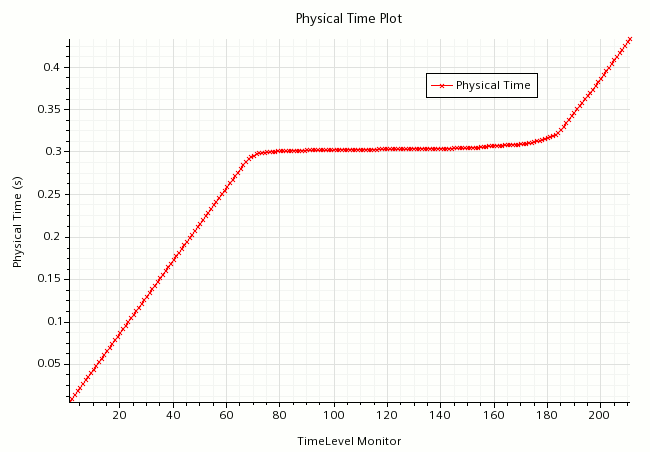

此绘图显示时间步如何随物理时间变化。时间级别对模拟中的时间步数计数。正如在模拟起点和终点的线性趋势中所见，时间步保持恒定。在模拟的这些部分，变形的变化率相似。在 0.29 s 和 0.31 s 之间，发生突跳事件时，必须减少时间步，才能捕捉快速变化的变形率。时间步减少会导致曲线展平。

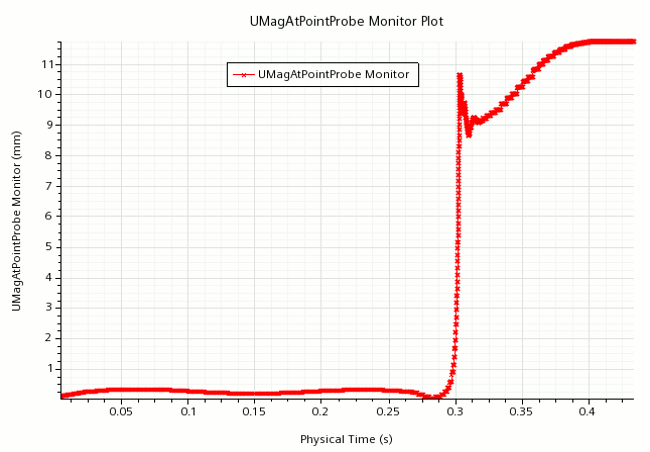

从位移幅值图中，可以看到首次施加负载时，叶瓣在压力负载下发生最小变形。在大约 0.29 秒（与时间步变化重合）时，叶瓣在极短的时间段（突跳事件）发生较大变形。此后，瓣膜在形成最大变形 11.75 mm 之前出现少量振荡。

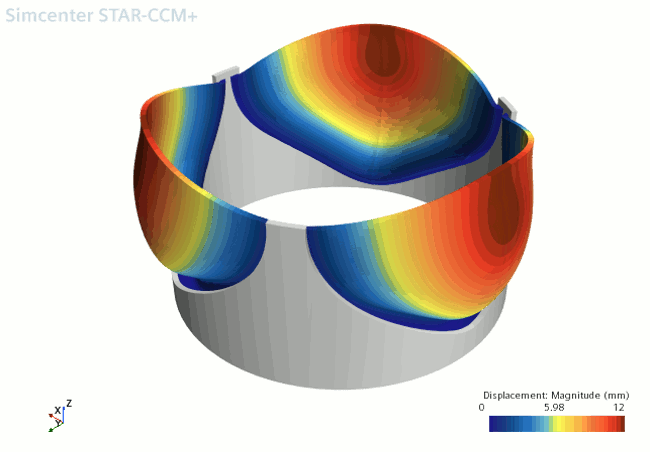

要可视化叶瓣的位移：
- 打开 节点。
-
在“可视化”工具栏中，单击
（保存-恢复-选择视图），然后选择。
- 保存模拟。
