加载初始模拟
由于本教程侧重于提供足够的时间步分辨率，因此起始文件包含相关的物理连续体、部分定义的区域（包含一些约束）、基本报告和一个局部坐标系。
- 启动 Simcenter STAR-CCM+。
- 选择
- 在加载模拟对话框中，单击浏览...
- 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
- 选择 trileafletValve_start.sim，然后单击打开。
- 在加载模拟对话框中，单击确定。
- 将模拟另存为 trileafletValve.sim。
-
您可以展开相关节点以查看预定义设置。

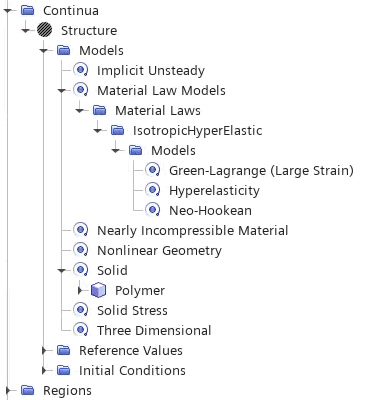

- 物理连续体
- 该模拟需要单个固体物理连续体。此连续体包含使用 Neo-Hookean 超弹性材料定律计算各向同性超弹性聚合物上的固体应力所需的模型。非线性几何在该连续体中处于活动状态。

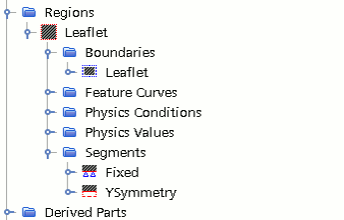

- 包含段的叶瓣区域
- 起始文件包含表示叶瓣的单个固体区域。此单个区域包含表示所有叶瓣几何的壁面边界。该区域还包含两个表面段，每个表面段对结构应用一个约束：
- 固定 - 防止叶瓣边移动。
- Y 向对称 - 防止叶瓣对称表面在 Y 方向发生位移。这可确保在全局坐标系的 X-Z 平面上保持平面对称。

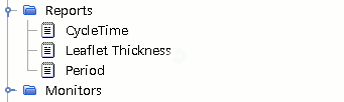

- 报告
- 要在模拟中定义特定属性，提供了三个不同的报告：

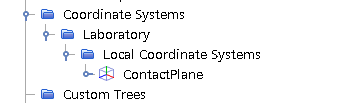

- 局部坐标系
- 为在模型中定义第二个对称平面，已定义一个局部坐标系。此局部坐标系是将全局坐标系相对 Z 轴旋转 -30 度得到的。
