更改设计参数值

更改设计参数值会修改任何相关特征的大小。 通过此功能，可以控制模型属性的大小而无需编辑特定特征。 使用此方法还可以从 3D-CAD 外部修改 3D-CAD 模型。

要更改设计参数的值：

  1. 在设计参数节点下，选择要修改的设计参数。
  2. 在属性窗口中：
    • 在值字段中为参数输入新值。
    • 单击值旁的 以显示值对话框，然后为参数输入新值。

      如果设计参数包含表达式，则在值对话框中单击 以显示表达式编辑器，然后使用该编辑器修改表达式。 请参见使用表达式编辑器。

    修改特征需要进行更新才能使更改生效。 这些特征会指示为已更改特征状态。

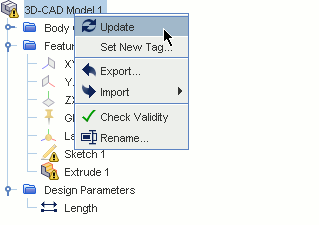

  3. 右键单击 3D-CAD 模型节点，然后选择更新。

受影响的特征会使用新参数值进行更新。
