选择 LES 和亚网格尺度湍流模型

本节介绍如何在使用或不使用自动选择的情况下选择大涡模拟模型和亚网格尺度湍流模型。

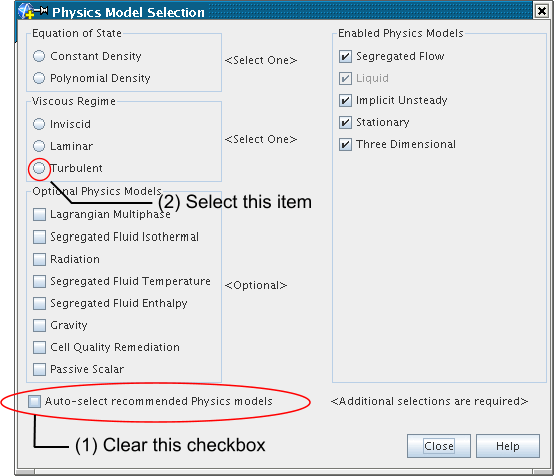

要在物理连续体的物理模型选择对话框中选择大涡模拟模型，首先需要停用 Auto-select recommended Physics models(自动选择推荐物理模型) 复选框，然后才可在粘滞态组合框中选择湍流选项。

只有在进行某些模型选择后，才会显示粘滞态组合框。下图说明了此操作：

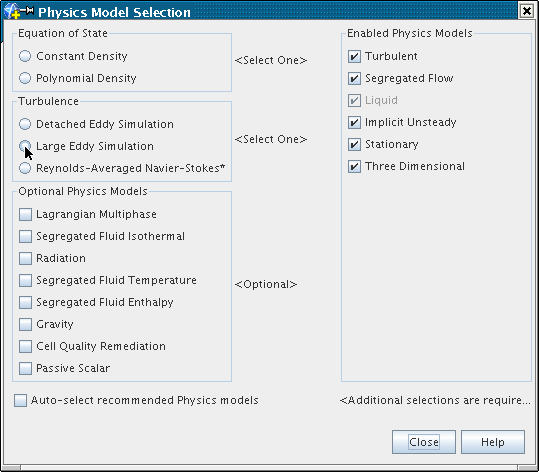

完成后，物理模型选择对话框将显示湍流组合框。

使用自动选择

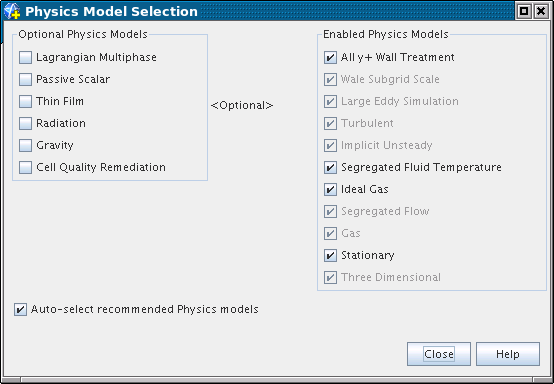

在湍流组合框中选择大涡模拟前，确保勾选 Auto-select recommended Physics models(自动选择推荐物理模型) 复选框。此时将选中 WALE 亚网格尺度模型和全 y+ 壁面处理选项，因为这是 Simcenter STAR-CCM+ 中推荐的亚网格尺度建模方法。

不使用自动选择

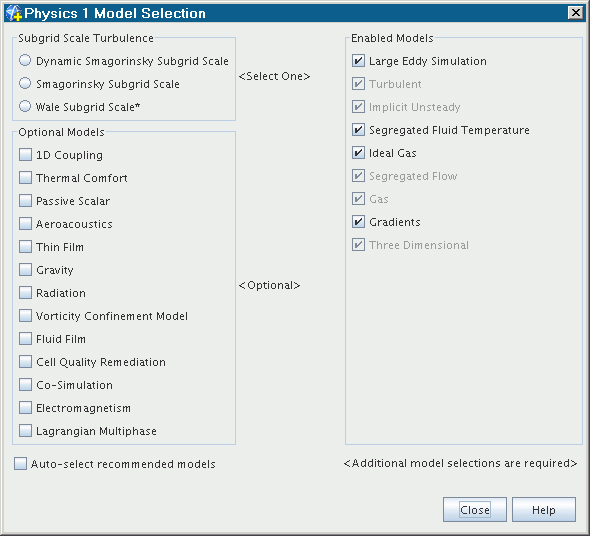

在湍流组合框中选择大涡模拟前，确保未勾选 Auto-select recommended Physics models(自动选择推荐物理模型) 复选框。现在可以选择对应于 Smagorinsky 亚网格尺度模型、动态 Smagorinsky 亚网格尺度模型或 WALE 亚网格尺度模型的单选按钮。

此外，还可以在 LES Wall Treatment(LES 壁面处理) 组合框中选择其中一个选项。
