RCR 表参考
在 RCR 表中，每组 Vo、Ro、Rp 和 tau 参数都是特定温度下充电状态 (SOC) 的函数。每个参数的演变在 RCR 表中指定为一列。
RCR 表
-
- 属性
-
- 表
- 用于选择先前导入的 RCR 表，该表存储在节点中。激活启用自动填充表参数时，将按照此处定义的规则解析所选的表，并相应地抽取和自动填充表参数。

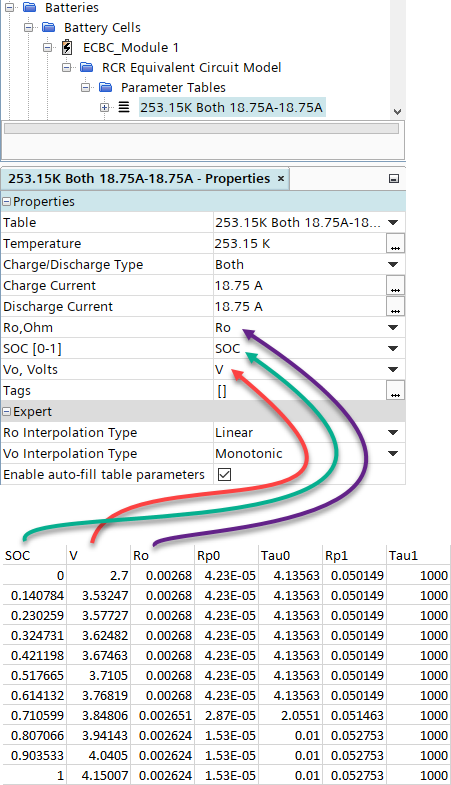

- 下图描述了 Simcenter STAR-CCM+ Batteries 如何表示 RCR 表数据。
- 温度
- 指定表参数时使用的温度。
- 充电/放电类型
- 充电：指定对电芯充电时应用的表数据。
- 充电电流
- 充电时通过电芯的电流。
- 放电电流
- 放电时通过电芯的电流。
- Ro, Ohm
- 表中表示开路串联电阻 Ro (ohm m^2) 的列标题。
- SOC [0-1]
- 表中表示充电状态 (SOC) 分数的列的标题，0 表示完全放电，1 表示完全充电。
- Vo, 伏特
- 表中表示开路电压（伏特）的列标题。Simcenter STAR-CCM+ 使用单调三次插值对数据进行插值。
- Ro 插值类型
- 指定 Simcenter STAR-CCM+ 在表中的数据值之间进行插值时使用的方法，这些数据值给定用于特定温度下的开路串联电阻 Ro。选择：
- 线性：线性插值
- 单调：单调三次插值
- 贝赛尔：贝赛尔样条插值
- Vo 插值类型
- 指定 Simcenter STAR-CCM+ 在表中的数据值之间进行插值时使用的方法，这些数据值给定用于特定温度下的开路电压 Vo。选择：
- 线性：线性插值
- 单调：单调三次插值
- 贝赛尔：贝赛尔样条插值
- 启用自动填充表参数
- 激活时，将根据选定表中的值在选择 RCR 表时自动填充表属性。
- 右键单击操作
-
- 制表
- 在表格数据弹出窗口中显示 RCR 表数据，用于导出表格数据并另存为 .csv 文件。
- 绘制 RCR 表

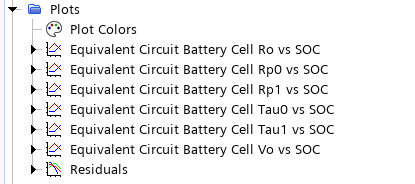

- 导入 RCR 表后可用。绘图已创建用于显示选定的 RCR 表数据。例如：

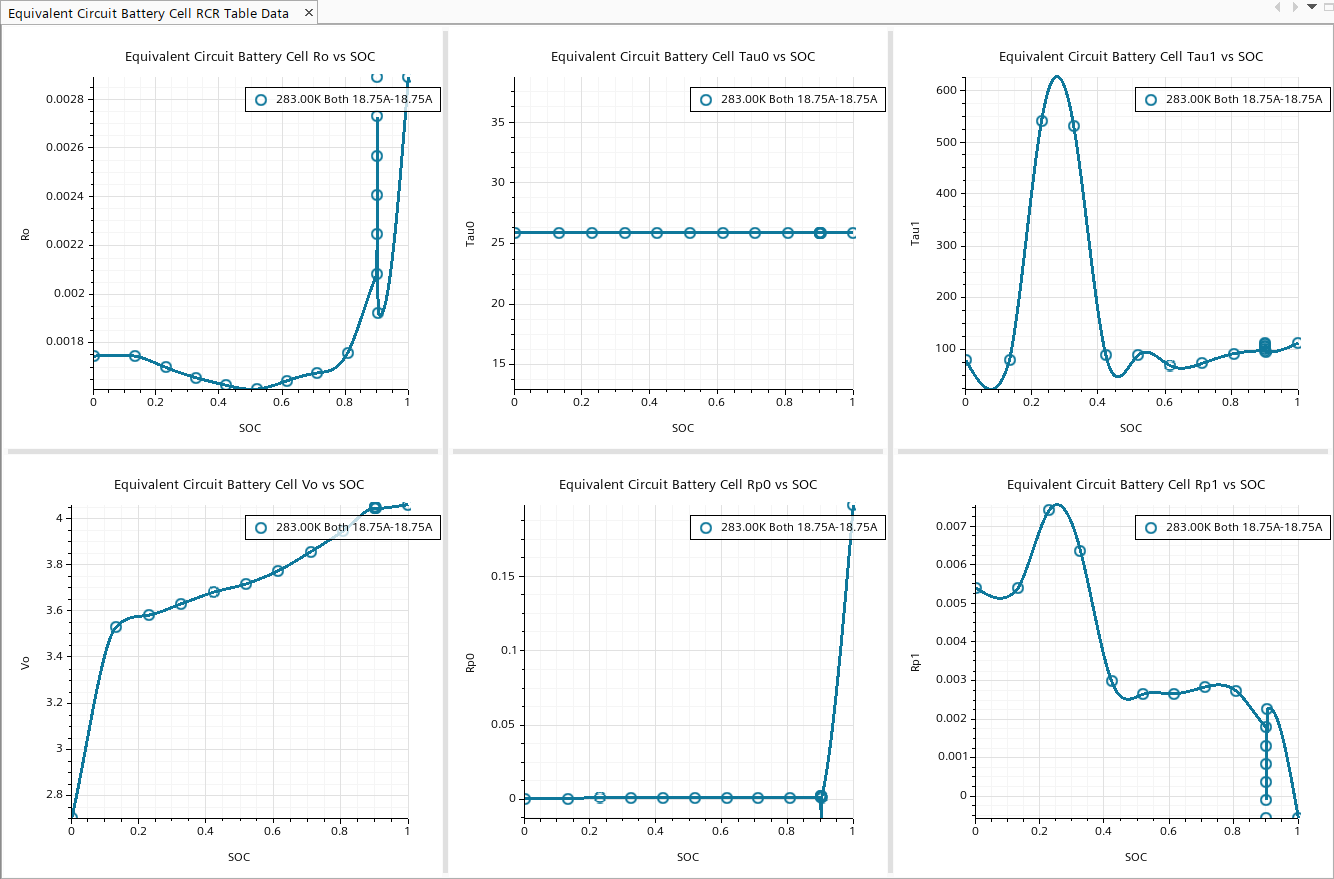

此操作会自动打开布局中的所有绘图，该布局可在布局视图节点下查看。以下是绘图布局的示例。
- 删除
- 删除 RCR 表。

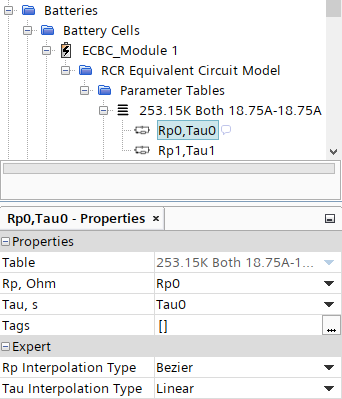

- 当 Simcenter STAR-CCM+ Batteries 在选定的 RCR 表中识别 Rp 和 Tau 的数据时，RCR 表节点下将显示 Rp[n], Tau[n] 子节点。
- 表
- 此只读属性标识从中提取这些参数的 RCR 表。
- Rp，欧姆
- 选定 RCR 表中表示极化电阻 Rp 参数 (ohm m^2) 的列标题。
- Tau, s
- 选定 RCR 表中表示时间常数 Tau 参数 (s) 的列标题。
- Rp 插值类型
- 指定 Simcenter STAR-CCM+ 在表中的数据值之间进行插值时使用的方法，这些数据值给定用于特定温度下的 Rp[n]。选择：
- 线性：线性插值
- 单调：单调三次插值
- 贝赛尔：贝赛尔样条插值
- Tau 插值类型
- 指定 Simcenter STAR-CCM+ 在表中的数据值之间进行插值时使用的方法，这些数据值给定用于特定温度下的 Tau[n]。选择：
- 线性：线性插值
- 单调：单调三次插值
- 贝赛尔：贝赛尔样条插值
RCR 表要求
RCR 表模型要求以表的格式提供每个给定温度的适当数据。可以为充电和放电提供不同的数据值。对于每个给定的温度，还可以提供最大充电电流和最大放电电流特定值的数据表。Simcenter STAR-CCM+ Batteries 要求将以下单位用于 RCR 表数据：
| RCR 表数据参数 | Simcenter STAR-CCM+ Batteries 所需的单位 |
|---|---|
| [0-1] | |
| 电压 | |
| 欧姆 | |
| 欧姆 | |
| 秒 |
RCR 表数据可以取自以下任一来源：
- .csv 文件
- 在为表激活启用自动填充表参数属性而从 .csv 文件导入 RCR 表数据时，Simcenter STAR-CCM+ Batteries 会解析可用数据，并按以下部分中列出的列标题优先级选择每个参数的适当数据列。
列标题中的文本不区分大小写。
- .tbm 文件
- Simcenter STAR-CCM+ Batteries 解释 .tbm 文件中的数据，并创建一系列 .csv 文件来填充 GUI 中的 RCR 表属性。
- 文件目录
- 从 Amesim 文件目录导入 RCR 表数据时，Simcenter STAR-CCM+ Batteries 会解析目录中的文件，然后创建数据表和 RCR 参数表。这些数据表在 节点下显示。RCR 参数表在节点下显示。
RCR 表列标题优先级
当 Simcenter STAR-CCM+ Batteries 解释 .tbm 文件中的数据时，将为列标题指定以下优先级：- SOC
-
- SOC
- 充电状态（各词可以选择用空格、连字符或下划线分隔）
例如：充电状态、State_of_Charge、State-of-Charge 或 StateofCharge。
- 电压
-
- Vo
- V
- V0
- 开路电压（各词可以选择用空格、连字符或下划线分隔）
例如：Open Circuit Voltage、Open_Circuit_Voltage、Open-Circuit-Voltage 或 OpenCircuitVoltage。
- 以 Volt 开头。
- 以 V 开头。
- Ro
-
- Ro
- R0
- Rp
-
- Rp<index> - Rp0, Rp1, ..
- Rp_<index> - Rp_0, Rp_1, ..
- Rp
- Tau
-
- Tau<index> - Tau0, Tau1, ..
- Tau_<index> - Tau_0, Tau_1, ..
- Tau
从 Amesim 文件目录解析和导入
- 数据文件和格式
- Simcenter STAR-CCM+ Batteries 会解析目录中的文件以查找以下文件类型：
文件类型 详情和格式 model_information.txt 包含电池模型的常规值，如容量、法拉第效率、充电状态变化、质量、对流表面、比热、对流热交换系数和 RC 电路数。
ro_cha.data T3D 格式。
单位为欧姆。
包含百分比充电状态、电流和温度的值。如果给定，应附带 ocv_cha.data。
ro_dch.data T3D 格式。
单位为欧姆。
包含百分比充电状态、电流和温度的值。如果给定，应附带 ocv_dch.data。
ocv_cha.data 1D 格式。
单位为 V
包含给定温度下开路电压和百分比充电状态的值。如果给定，应附带 ocv_dch.data
ocv_dch.data 1D 格式。
单位为 V
包含给定温度下开路电压和百分比充电状态的值。
dUdT.data 1D 格式。
单位为 V/K。
可选 — 在调整温度的开路电压 (OCV) 时有用。
Cdiff_<1…n>.data T3D 格式。
单位为 F。
包含百分比充电状态、电流和温度的值。（n = RC 电路数，在 model_information.txt 中提供）
Rdiff_<1…n>.data T3D 格式。
单位为欧姆。
包含百分比充电状态、电流和温度的值。（n = RC 电路数，在 model_information.txt 中提供）
- 导入数据
- Simcenter STAR-CCM+ Batteries 需要每个充电状态 (SOC) 值的所有可用参数（V、Ro、Rp0 和 Tau0）。
Simcenter STAR-CCM+ Batteries 参数命名法 Amesim 中的等效命名法 Rp<索引> Rdiff<索引> Tau<索引> Rdiff<索引>*Cdiff<索引>
- 插值法
- 对数据进行插值时，Simcenter STAR-CCM+ Batteries 会执行线性插值，不会外推高于或低于最大或最小 SOC 值的值。例如，考虑以下数据时：
