设置区域条件

本节介绍如何设置区域的相源选项。

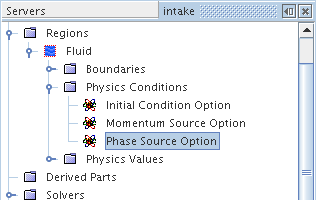

选择 VOF 模型后，访问此连续体的每个区域的节点均包含一个额外的 Phase Source Option(相源选项) 子节点。

相源为区域源。它用于指定在区域的单位体积下添加或移除相单位体积的速率（体积/时间/体积）。在区域的“物理条件”中，可通过激活相源项属性设置用户指定的相源。

设置相源

激活“Phase Source Option(相源选项)”后，可以使用此标量组分表分布的选项指定每个已定义相的相源。

要指定相源：

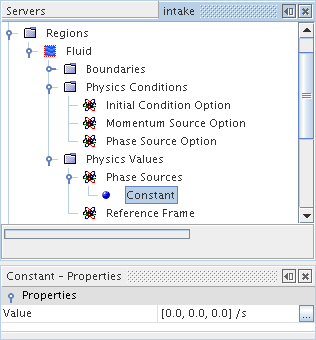

选项常数为所有相均匀定义源。

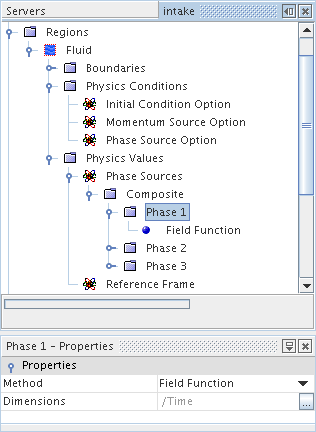

选项复合单独定义每个相上的源。
