1D 动量法参考

要完全定义 1D 动量法，必须定义相应的子节点。可以在虚拟盘体 > 虚拟盘体 > 虚拟盘体节点中找到它们。

使用 1D 动量法定义的虚拟盘体提供以下子节点：

功率曲线
盘体几何
流入指定
转速 (n)

功率曲线

指定用于定义螺旋桨功率曲线和无量纲推力系数 (

C t

) 的方法。可以多项式或表格形式提供该数据。

方法	子节点
多项式（风速）	对于每个属性，Power=f(Wind Speed) 和 Ct =f(Wind Speed) 使用单击自定义编辑器时出现的编辑器对话框定义特征多项式。
表（风速）	在表中选择正确的导入表后，匹配表：风速、表：功率和表： Ct 属性会与它们在选定表中的相应列进行匹配。

盘体几何

请参见虚拟盘体模型参考。

流入指定

流入指定定义 Simcenter STAR-CCM+ 如何对虚拟盘体的上游速度进行采样。

方法	值节点属性
恒定流入值典型用法：单一速度拖曳试验池。将流入速度矢量和流入密度直接指定为单个值。流入值在整个模拟中保持恒定。此设置将得出固定的进程比和相应的固定 $K t$ 以及 $K q$ 。恒定流入值对应于用户指定的螺旋桨性能曲线上的固定工作点。此方法与运动（即动态流体相互作用、移动参考坐标系或刚体运动）不兼容。	流入速度恒定流入速度矢量。流入密度恒定流入密度。坐标系相对此坐标系指定流入速度矢量。
流入速度边界典型用法：流入速度变化的拖曳试验池。选定流入速度边界上的速度和密度值是边界上的面积平均值。然后，面积平均速度矢量将投影至虚拟盘体的局部坐标系上。	流入边界将对流入边界表面的边界面速度和边界面密度进行面积平均值计算，得出单值流入速度矢量和流入密度。流入速度矢量将投影至虚拟盘体的局部坐标系上。

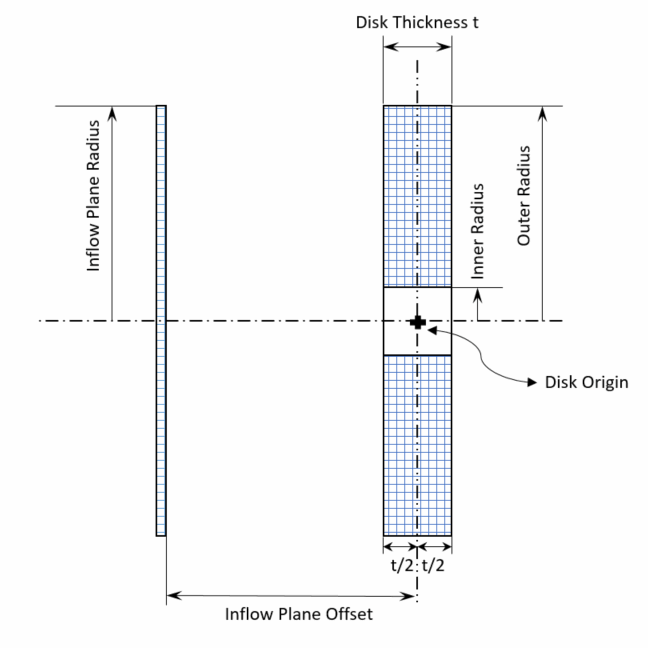

流入速度平面典型用法：自推进；平均局部行为。流入速度平面位于虚拟盘体上游，且始终朝向相对虚拟盘体法线的方向。接近虚拟盘体的流体速度分量和密度是此流入速度平面上的体积平均值。然后，平均速度分量将投影至虚拟盘体的法向面，从而生成平均速度矢量值。	流入平面半径流入速度平面的半径。建议使用比虚拟盘体半径约大 10% 的值。流入平面偏移朝虚拟盘体的法向 (z) 偏移。指定相对虚拟盘体原点的偏移。对于 1D 动量法，没有具体偏移建议。通常由于风轮机的推力，将朝负 Z 方向偏移，因此正 Z 轴指向虚拟盘体的下游。局部坐标系参照虚拟盘体局部坐标系（只读）。

转速 (n)

指定旋转速率。这将设置风轮机的操作点。

方法	值节点属性
恒定流入值典型用法：单一速度拖曳试验池。将流入速度矢量和流入密度直接指定为单个值。流入值在整个模拟中保持恒定。此设置将得出固定的进程比和相应的固定 $K t$ 以及 $K q$ 。恒定流入值对应于用户指定的螺旋桨性能曲线上的固定工作点。此方法与运动（即动态流体相互作用、移动参考坐标系或刚体运动）不兼容。	流入速度恒定流入速度矢量。流入密度恒定流入密度。坐标系相对此坐标系指定流入速度矢量。
流入速度边界典型用法：流入速度变化的拖曳试验池。选定流入速度边界上的速度和密度值是边界上的面积平均值。然后，面积平均速度矢量将投影至虚拟盘体的局部坐标系上。	流入边界将对流入边界表面的边界面速度和边界面密度进行面积平均值计算，得出单值流入速度矢量和流入密度。流入速度矢量将投影至虚拟盘体的局部坐标系上。
流入速度平面典型用法：自推进；平均局部行为。流入速度平面位于虚拟盘体上游，且始终朝向相对虚拟盘体法线的方向。接近虚拟盘体的流体速度分量和密度是此流入速度平面上的体积平均值。然后，平均速度分量将投影至虚拟盘体的法向面，从而生成平均速度矢量值。	流入平面半径流入速度平面的半径。建议使用比虚拟盘体半径约大 10% 的值。流入平面偏移朝虚拟盘体的法向 (z) 偏移。指定相对虚拟盘体原点的偏移。对于 1D 动量法，没有具体偏移建议。通常由于风轮机的推力，将朝负 Z 方向偏移，因此正 Z 轴指向虚拟盘体的下游。局部坐标系参照虚拟盘体局部坐标系（只读）。
