虚拟盘体网格细化参考

当同时选择虚拟盘体模型和自适应网格模型时，可以将虚拟盘体网格细化添加为特定于模型的准则。

虚拟盘体网格细化属性

最高细化等级: 指定自适应准则请求的网格单元细化的上限。另请参见最高细化等级。默认值为 4。

已启用: 激活虚拟盘体模型内所有虚拟盘体的自适应网格准则。
如果有多个虚拟盘体，停用此属性将禁用所有虚拟磁盘的 AMR。AMR 参数节点也会从所有虚拟盘中消失。

AMR 参数属性

根据为虚拟盘体选择的 VDM 方法，AMR 参数节点可能具有不同的属性：

已启用

为此特定虚拟盘体启用 AMR。

体积细化

根据背景中标记的有限体网格的体积指定均匀细化。此细化将根据所选的虚拟盘体模型激活不同的专家参数：

虚拟盘体方法	专家属性
1D 动量法体积力螺旋桨法	盘体体积容差根据百分比指定细化准则，其定义为： $\| \frac{{V_{T} - V}_{D}}{V_{T}} \|$ 以百分比为单位其中， $V_{D}$ 为标记的离散体积， $V_{T}$ 和分析盘体体积。当百分比体积差异大于指定的容差时，Simcenter STAR-CCM+ 会细化标记的网格单元。例如，默认值 5.0 将设置 5% 的容差。如果体积差异大于 5%，Simcenter STAR-CCM+ 将继续进行有限体网格细化。
叶片单元法用户自定义法这两种方法都需要基础插值网格。	叶片单元网格单元密度根据所有标记的网格单元与插值网格单元数（容器）之比指定细化准则。对于平均时间 BEM，比率为： $\frac{n_{D i s k}}{n_{T h e t a} \times n_{R}}$ 其中， $n_{D i s k}$ 为位于盘体几何内的形心的网格单元数。 $n_{T h e t a}$ 为方位分辨率， $n_{R}$ 为盘体的径向分辨率。然后，单元数等于 $n_{T h e t a} \times n_{R}$ 。另请参见：插值网格分辨率。对于用户自定义法，应用 3D 插值网格。然后，比率为 $\frac{n_{D i s k}}{n_{T h e t a} \times n_{R} \times n_{Z}}$ 。其中， $n_{Z}$ 为法向分辨率。用户自定义法的流入平面根据指定的分辨率进行细化。然后计算比率，方法是使用流入平面内的网格单元数加上 $n_{R} \times n_{T h e t a}$ 。对于准确时间 BEM，比率为： $\frac{n_{B l a d e s}}{n_{R} \times n u m b e r o f b l a d e s}$ 其中， $n_{B l a d e s}$ 为形心位于叶片内的网格单元的数量。 $n_{R}$ 为叶片的径向分辨率。默认值为 20.0。它指示当比率降至 20.0 以下时，Simcenter STAR-CCM+ 是否继续有限体网格细化。

虚拟盘体方法

专家属性

1D 动量法

体积力螺旋桨法

盘体体积容差

根据百分比指定细化准则，其定义为：

$| \frac{{V_{T} - V}_{D}}{V_{T}} |$ 以百分比为单位

其中， $V_{D}$ 为标记的离散体积， $V_{T}$ 和分析盘体体积。

当百分比体积差异大于指定的容差时，Simcenter STAR-CCM+ 会细化标记的网格单元。

例如，默认值 5.0 将设置 5% 的容差。如果体积差异大于 5%，Simcenter STAR-CCM+ 将继续进行有限体网格细化。

叶片单元法

用户自定义法

这两种方法都需要基础插值网格。

叶片单元网格单元密度

根据所有标记的网格单元与插值网格单元数（容器）之比指定细化准则。

对于平均时间 BEM，比率为：

$\frac{n_{D i s k}}{n_{T h e t a} \times n_{R}}$

其中， $n_{D i s k}$ 为位于盘体几何内的形心的网格单元数。 $n_{T h e t a}$ 为方位分辨率， $n_{R}$ 为盘体的径向分辨率。然后，单元数等于 $n_{T h e t a} \times n_{R}$ 。另请参见：插值网格分辨率。

对于用户自定义法，应用 3D 插值网格。然后，比率为 $\frac{n_{D i s k}}{n_{T h e t a} \times n_{R} \times n_{Z}}$ 。

其中， $n_{Z}$ 为法向分辨率。

用户自定义法的流入平面根据指定的分辨率进行细化。然后计算比率，方法是使用流入平面内的网格单元数加上 $n_{R} \times n_{T h e t a}$ 。

对于准确时间 BEM，比率为：

$\frac{n_{B l a d e s}}{n_{R} \times n u m b e r o f b l a d e s}$

其中， $n_{B l a d e s}$ 为形心位于叶片内的网格单元的数量。 $n_{R}$ 为叶片的径向分辨率。

默认值为 20.0。它指示当比率降至 20.0 以下时，Simcenter STAR-CCM+ 是否继续有限体网格细化。

转子平面细化

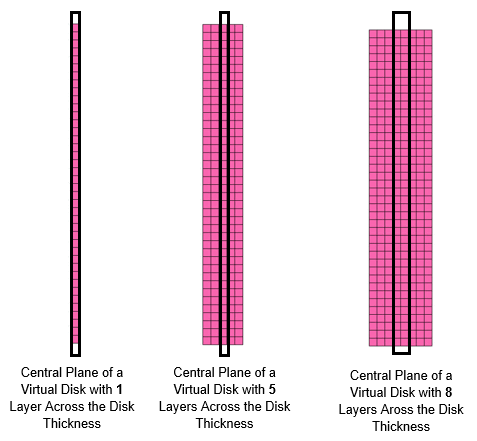

为虚拟盘体的中央平面（一个或两个网格单元层）指定非均匀细化。下面显示了具有不同网格单元层的虚拟盘体的中央平面示例：

这会激活层数，指定盘体厚度中的最大层数。可以将其用作切断值来停止细化过程。

如果当前层数比指定值少一层，并且在 AMR 细化网格后，生成的网格比指定值多一层，则生成的网格可能会超过此限制。此行为符合预期。

注	如果激活 AMR 参数节点的已启用属性，而停用所有其他属性，AMR 模型仅在没有为该虚拟盘体找到基础体网格单元的情况下细化网格。

注	当虚拟盘体网格细化准则的最大细化等级允许时，AMR 模型将执行 AMR 参数中定义的细化。
