使用零部件表面节点将表面分配给边界

通过“设置边界”选项可以将表面分配给边界。

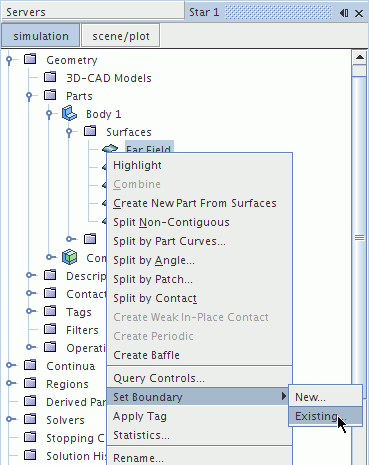

要将表面直接分配给边界，右键单击面节点，然后使用设置边界菜单项。 对于较小的边界集合，边界列表可作为子菜单提供。 对于较大的集合，现有子菜单项会激活对象选择器（请参见激活对象选择对话框）：

可以使用以上方法选择多个面节点并分配给相同边界。

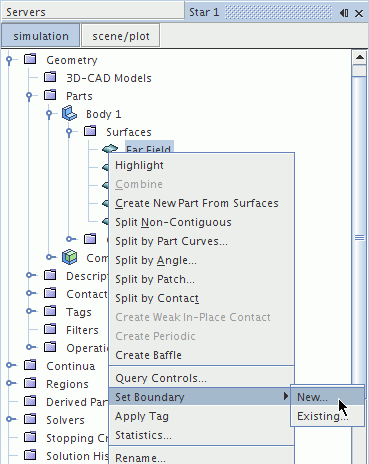

默认情况下，新区域始终包含一个边界，名称通常为默认。 如果希望对选定面使用新边界，可以改为选择选项设置边界 > 新建...，如下所示：

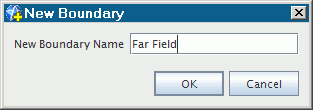

一个对话框会出现，其中包含一个文本框，用于对新边界进行命名。 边界名称在默认情况下与选定面节点匹配。

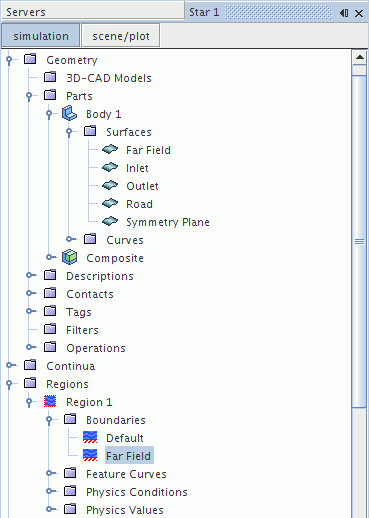

单击确定之后，会创建新边界并自动分配给面。 新边界如下所示：

如果为新边界选项选择了两个或更多个面节点，则边界名称基于关键字边界而不是面节点名称。

如果分配有父零部件的区域没有现有边界，则只有新建子选项可用。

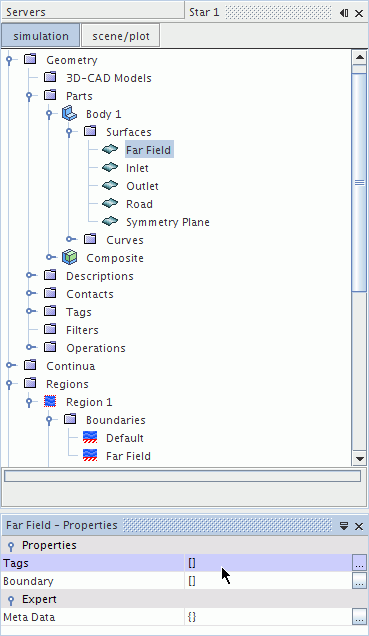

或者，分配有面节点的边界可以使用面节点属性进行检查或修改。 选择相关面节点会显示该节点的属性：

单击属性的右半部分可激活对象选择器，对象选择器仅显示属于分配有父级零部件的区域的边界。 不能使用此方法创建新边界。
