NORA 表
可从西门子支持中心下载两个 NORA 表：一个基于 C7H16 的通用 NORA 表（适用于常规燃料），另一个库适用于使用 H2 的改进型内燃机建模。

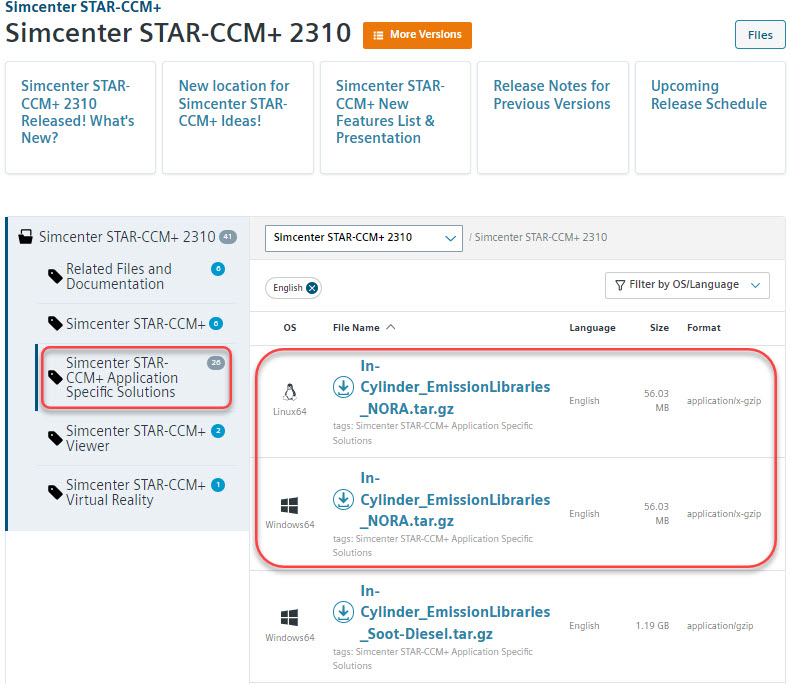

在主要版本面板中选择版本时，Simcenter STAR-CCM+ Application Specific Solutions 文件夹将显示在左侧，可在其中找到 In-Cylinder_EmissionLibraries_NORA.tar.gz 存档。两个 NORA 表都存储在此存档中。
适用于 H2 的 NORA 库
使用 H2 NORA 库的主要原因如下：
- H2 的焓水平与传统燃料非常不同，NORA 表是作为焓而不是未燃烧温度的函数生成的以考虑热损失。如果最小和最大焓值取自为 C7H16 生成的 NORA 辅助库，则针对 H2 计算的缩放焓将是错误的。
- 比较 H2 和 C7H16，相同的混合分数产生的当量比值明显不同。由于平衡组分对当量比非常敏感，且以前使用燃料混合分数作为 C7H16 NORA 库中的输入，因此现在改用正确的当量比值。
- 与 C7H16 相比，H2 的氮氧化物平衡值可能有很大差异。
NORA 表
NORA 表包含松弛时间和 NO、NO2 和 N2O 的平衡燃料质量分数的信息。这些值用于计算每个 NOx 组分的源项。
- 属性
-
- 将表保存在 .sim 文件中
- 激活时，将 NORA 表存储在 sim 文件中。停用时，NORA 表不会存储在 .sim 文件中，这对于在不同的 .sim 文件中使用同一 NORA 表或自动保存许多 sim 文件时节省磁盘空间非常有用。如果需要 NORA 表以供将来使用，则必须通过右键单击 NORA 表节点并选择“导出表”来手动导出该表。然后将其与.sim 文件分开保存。
- 表的读取路径
- 指定之前已从 Simcenter STAR-CCM+ 导出并保存的 NORA 表文件的文件路径位置。可用于在多个 .sim 文件使用相同的 NORA 表时，减少 .sim 文件大小并节省磁盘空间。
- 显示的库
- 指定显示三个可用表中的哪一个：
辅助库 通常，该库包含平衡库和松弛时间库中涉及的焓边界。 平衡库 包含 NO、NO2 和 N2O 的平衡质量分数。 松弛时间 包含松弛时间，即氮氧化物质量分数的不同值返回到其平衡值所需的时间。
- 右键菜单
-
- 导入表
- 添加 NORA 表。
- 删除表
- 移除 NORA 定义。
最终表网格尺寸
加载 NORA 表时，包含在 NORA 表中的独立变量将作为子节点列出，每个子节点显示 NORA 表中网格点数量的只读值。
- 右键单击操作
-
- 编辑
- 显示的变量为只读。
- 刷新
- 刷新变量列表，例如，在删除并重新加载新的 NORA 表后刷新。
NORA XY 绘图
- 属性
- NORA 表 XY 绘图共享常规 XY 绘图的某些属性，此外还具有下述属性。请参见绘图属性参考
- X 轴变量
- 可用于在 X 轴使用的可用网格分辨率变量中进行选择。例如，Egr^2、对数（压力 [bar]）、Log(Zf)、归一化焓、Zf 分离因子。
- Child Nodes(子节点)
- 请参见：
- 右键单击操作
-
- 新建绘图
- 创建可用于可视化从存储的 NORA 表中所选变量的 XY 绘图 — 显示为 [变量] 子节点。
显示的库 可用于指定 XY 绘图 平衡库 - YNOEQ
- NO 的化学平衡质量分数。
- YNO2EQ
- NO2 的化学平衡质量分数。
- YN2OEQ
- N2O 的化学平衡质量分数。
辅助库 - HMIN
- 最小表焓。
- HMAX
- 最大表焓。
松弛时间库 - TAU[1–18]
- 日志格式的松弛时间。
