可视化滤过入射和传出辐射
要深入了解辐射的来源，可在输入部件或高温面上使用滤过辐射场函数。可以使用这些场函数将辐射注册到特定表面以及通过特定表面注册辐射。当视角因子计算器模型处于活动状态（即当执行 S2S 辐射模拟时）时，这些场函数可用。
- 创建标量场景并选择节点，然后将部件设为或，以对其分析传入和传出辐射。
-
选择节点，然后将函数设为以下某项：

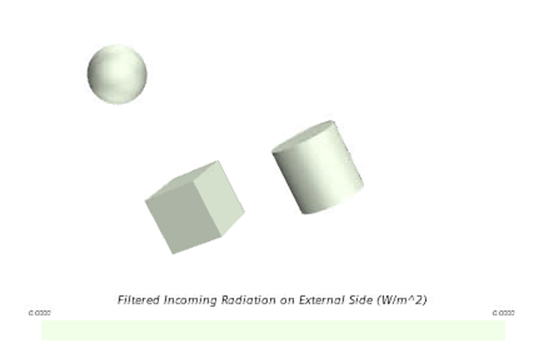

以下屏幕截图显示了示例几何的标量场景。
-
要为参与视角因子计算的部件指定过滤器：
-
选择以下某项：
将部件设为要查看其入射或传出辐射的相关几何部件。入射场函数用于过滤从选定部件入射到每个部件的辐射。传出场函数用于过滤从其他部件传出到选定部件的辐射。
例如，如果选择体几何：

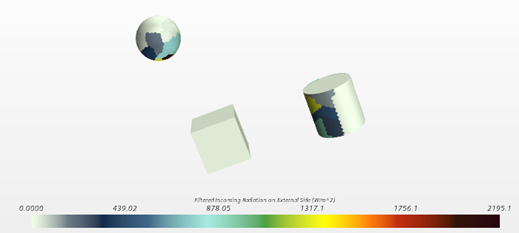

以下屏幕截图显示了滤过入射辐射场景：
此场景显示从体部件到球体和圆柱体的辐射量。（入射辐射相当于辐射。）

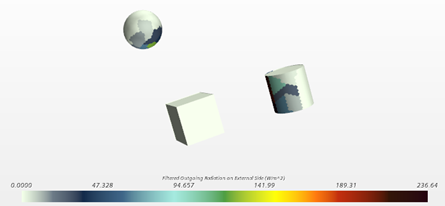

以下屏幕截图显示了滤过传出辐射，其中选择了同一体几何作为过滤器：
在此场景中，可以看到球体和圆柱体对体贡献的辐射量。（传出辐射相当于漫辐射。）
-
选择以下某项：
-
如果要选择与工程条件匹配的面或块，使用阈值衍生部件作为滤过辐射场函数的输入。
例如：要调查圆柱体的面温度超过 400 K 的原因，创建阈值部件。

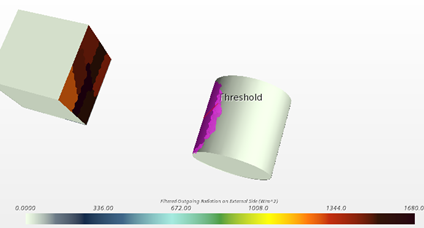

然后，在场函数中使用此阈值部件。以下屏幕截图显示了高温（阈值）块正在接收来自体侧的辐射。
