部件模式

导入面网格文件时可使用部件模式选项，该选项确定根据基础表面描述来创建几何部件的方式。

如果将表面导入为部件时进行了以下选择，将显示该选项：

• 选择了单个 STL (.stl)、数据库 (.dbs) 或 JTOpen (.jt) 文件类型。
• 选择了两个或更多个面网格文件。

根据上述选择，为部件模式提供了几个选项：

• 一个部件 - 选择此选项后，将从表面文件只创建一个部件（选择了单个 STL、数据库或 JTOpen 文件时适用）。
• 每个文件一个部件 - 选择此选项后，将为每个输入文件创建一个新的部件（选择了两个或更多个面网格文件时适用）。
• One part per body(每个体一个部件) - 选择此选项后，将为一个或多个面网格文件中包含的每个基础体创建一个新的部件。下面给出了每个面网格文件类型对应的“体”的精确定义。
• 每个网格单元类型一个部件 - 此选项将为每个网格单元类型创建一个部件。在此模式下，网格导入为多个单独的部件，并在部件之间建立边接触。

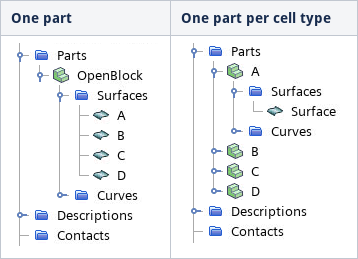

  下图显示了一个部件和每个网格单元类型一个部件模式之间的差异。



“体”一词的定义根据面网格文件类型而异。下面汇总了导入对话框中使用的术语：

例如，从数据库文件导入表面包含部件模式的每个网格单元类型一个部件选项。选择此选项后，将为面网格中的每个网格单元类型生成单独的部件。

对部件模式进行的选择也会影响“表面模式”选项的状态。通常，只有对部件模式选择了一个部件或每个文件一个部件选项时，表面模式选项才可用。
