将模拟助手加载到 STAR-CCM+

模拟助手存储在预编译的 .java 或 .jar 文件中。

要将模拟助手加载到模拟：

启动 Simcenter STAR-CCM+ 并打开或创建模拟。

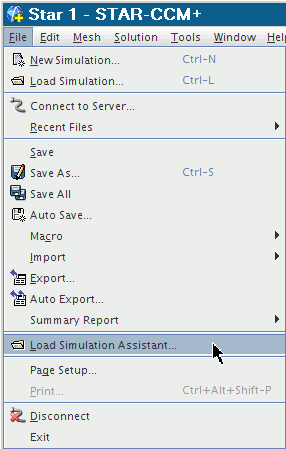

选择文件 > 加载模拟助手...

此时将显示打开对话框。

导航至存储模拟助手的位置，选择模拟助手。
单击确定。

助手加载到模拟。默认情况下，助手显示在用户界面的右侧。
