可视化波型

您可以绘制自由水面的高度，以便很好地可视化表示船体在水中移动时产生的尾流。

要创建水面高度的轮廓绘图：

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 将标量场景 1 重命名为波。
  3. 为值为 0.5 的水体积分数创建一个等值面。
    0.5 的水体积分数值意味着，计算的网格单元中填充有 50% 的水和 50% 的空气。因此，此值提供了与自由表面相对应的水空气交界面的位置。
    1. 右键单击衍生部件节点，然后选择新建 > 等值面...。
      显示创建等值面对话框。
    2. 在输入零部件组合框中，选择区域 > 虚拟拖曳试验池。
    3. 在标量组合框中，选择体积分数 > 水体积分数。
    4. 将等值设置为 0.5。
    5. 选择无显示器。
    6. 单击创建，然后单击关闭。
  4. 单击场景/绘图。
  5. 选择标量 1 节点。
  6. 在标量 1 - 属性窗口中：
    1. 将轮廓样式设置为平滑填充 + 线。
    2. 将转换设置为 Tank.Symmetry 1。
  7. 选择标量 1 > 零部件节点，然后将零部件设置为衍生零部件 > 等值面。单击确定。
  8. 选择标量 1 > 标量场节点，然后将函数设置为位置 > 基准 > Z。
  9. 选择轮廓 1 节点，然后停用轮廓。
  10. 选择轮廓 1 > 零部件节点。
  11. 在零部件 - 属性窗口中：

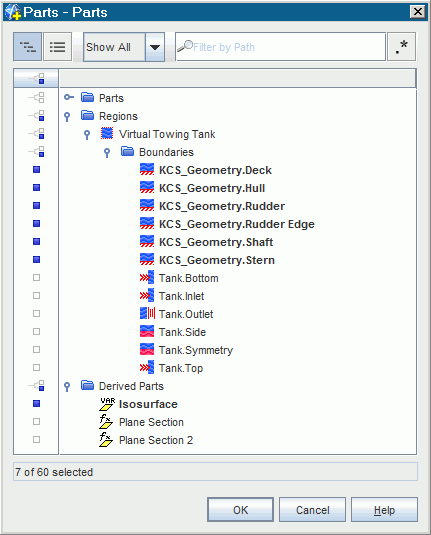

    1. 单击零部件旁边的 （自定义编辑器）。
    2. 展开区域 > 虚拟拖曳试验池 > 边界，然后选择前缀为 KCS 的所有边界。
    3. 展开衍生零部件，然后选择等值面。
    4. 单击确定。
  12. 单击场景显示区域的任意位置，然后按键盘上的 t 键，以获得船舶和波形的俯视图。
  13. 返回模拟。
