阻力数据监视和绘图

船体的阻力定义为在静水中以恒定速度拖曳船所需的力。通常，设计船时应让它以尽可能小的阻力在水中移动。您可以创建一个随时间变化的船体阻力图，以便从模拟中提取船的此设计参数的值。阻力可分为以下两个分量：压差阻力和剪切阻力。

要分析船体的阻力：

  1. 为随时间变化的剪切阻力创建报告：
    1. 右键单击报告节点，然后选择新建 > 流/能量 > 力。
    2. 将力 1 重命名为剪切阻力。
    3. 在剪切阻力 - 属性窗口中：
      • 将力选项设置为剪切。
      • 将部件设置为区域 > 虚拟拖曳试验池 > 边界 [所有边界的前缀均为 KCS_Geometry]，然后单击确定。
      • 将方向设置为 [-1.0, 0.0, 0.0]。
  2. 为随时间变化的压差阻力创建报告：
    1. 复制粘贴剪切阻力节点。
    2. 将剪切阻力副本重命名为压差阻力。
    3. 在压差阻力 - 属性窗口中，将力选项设为压力。

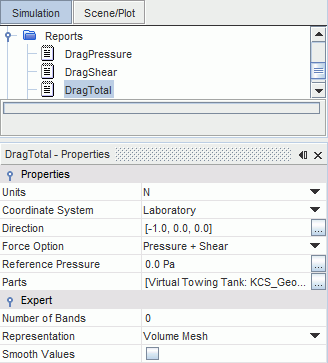

  3. 为随时间变化的总阻力创建报告：
    1. 复制粘贴剪切阻力节点。
    2. 将剪切阻力副本重命名为总阻力。
    3. 在总阻力 - 属性窗口中，将力选项设为压力 + 剪切力。
  4. 创建监视器和绘图以合并显示剪切和压差阻力：
    1. 同时选择压差阻力和剪切阻力。
    2. 右键单击突出显示的任何节点并选择根据报告创建监视器和绘图。
    3. 在弹出窗口中，单击单个绘图。
    4. 将绘图 > 报告绘图重命名为剪切和压差阻力绘图。
    5. 右键单击绘图 > 剪切和压差阻力绘图节点，然后选择打开。
  5. 为总阻力创建监视器和绘图：
    1. 右键单击报告 > 总阻力节点，然后选择根据报告创建监视器和绘图。
    2. 将绘图 > 总阻力监视器绘图重命名为总阻力绘图。
    3. 右键单击绘图 > 总阻力绘图节点，然后选择打开。
在本教程的稍后阶段，将预测的曳力系数与实验值进行比较。可以使用统计监视器来获得曳力的平均值。
  1. 要计算平均曳力：
    1. 右键单击报告节点，然后选择新建报告 > 用户 > 统计数据报告。
    2. 将报告节点重命名为平均总曳力。
    3. 编辑 Mean Total Drag(平均总曳力) 节点，然后设置下列属性：
      属性 价值
      统计数据 平均值
      样本收集策略 最后 N 个样本
      监视器 总曳力监视器
      最后 N 个样本 > 样本计数 10
