纵倾和升沉数据监视和绘图

由于对船体施加的水动力，在水中前进的船会遇到升沉和纵倾。在拖曳试验池中可自由升沉和纵倾的船模型遇到的阻力可能会增加。您可以创建一个随时间变化的纵倾和升沉图，以便从模拟中提取船的此设计参数的值。

要分析船体的纵倾和升沉：

  1. 创建剪力报告：
    1. 右键单击报告节点，然后选择新建 > DFBI > 6 自由度体方向。
    2. 将 6 自由度体方向 1 重命名为纵倾。
    3. 在纵倾 - 属性窗口中：
      • 将“角度报告选项”设置为“旋转 Y 轴”。
      • 激活被约束角范围。
  2. 创建升沉报告：
    1. 右键单击报告节点，然后选择新建 > DFBI > 6 自由度体平移。
    2. 将 6 自由度体平移 1 重命名为 Sinkage(升沉)。

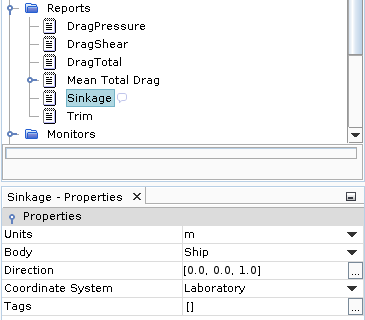

    3. 在升沉 - 属性窗口中，将方向设置为 [0.0, 0.0, 1.0]。


  3. 为纵倾和升沉创建监视器和绘图：
    1. 同时选择报告 > 升沉和纵倾节点。
    2. 右键单击突出显示的任何节点并选择根据报告创建监视器和绘图。
    3. 在弹出窗口中，单击单个绘图。
    4. 将绘图 > 报告绘图重命名为动作绘图。
    5. 右键单击绘图 > 运动绘图节点，然后选择打开。
  4. 保存模拟。

现在设置完成，已准备好运行模拟。
