运行设计研究并将 2D 场数据导出至 Simcenter Reduced Order Modeling

运行 DOE 设计研究，并将马赫数和压力场景导出至 Simcenter Reduced Order Modeling。

要缩短计算时间，同时运行多个作业。此外，还可以在多核上运行每个作业。
  1. 选择设计研究 > Cl_vs_Cd > 设置 > 运行设置节点，然后设置以下属性：
    属性 设置
    保存模拟文件 无
    同时工作 4
    计算进程 3
    注所需内核数等于同步作业 * 计算进程。指定的运行设置需要 12 核机器。
  2. 右键单击设计研究 > Cl_vs_Cd 节点，然后选择运行研究。
    运行研究时，设计管理器会运行多个循环。每个循环后，将对设计进行排列。此过程将继续，直到评估完所有 80 个设计。
  3. 保存Design Manager项目。
完成 80 个设计后，将 2D 场数据导出至 Simcenter Reduced Order Modeling。
  1. 右键单击 Cl_vs_Cd 并选择在 Simcenter 降阶建模中打开。
    对于选定要导出的每个场景，Design Manager会导出以下两个文件：
    • 构件 JSON 和场景灰阶图像文件，至压缩文件夹 Cl_vs_Cd_rom_data.zip。
    • rominput JSON 参数文件，用以启动 Simcenter Reduced Order Modeling Cl_vs_Cd_rom.rominput。

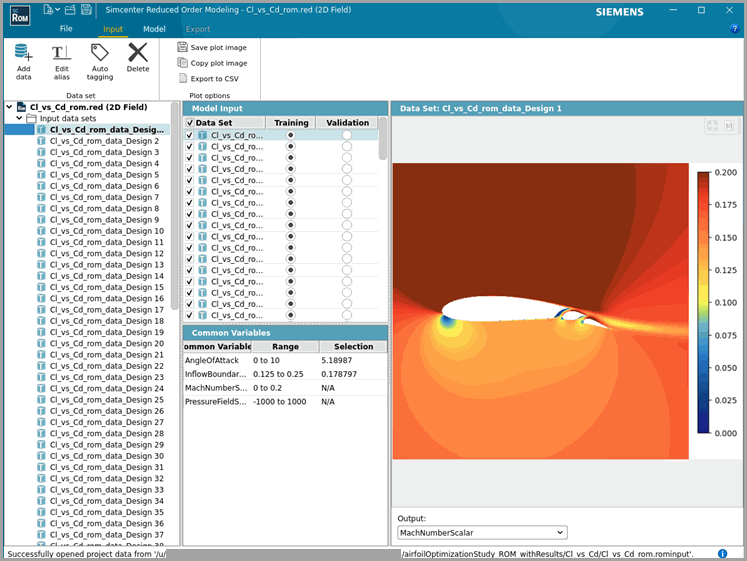

    Simcenter Reduced Order Modeling自动打开 2D 场数据：

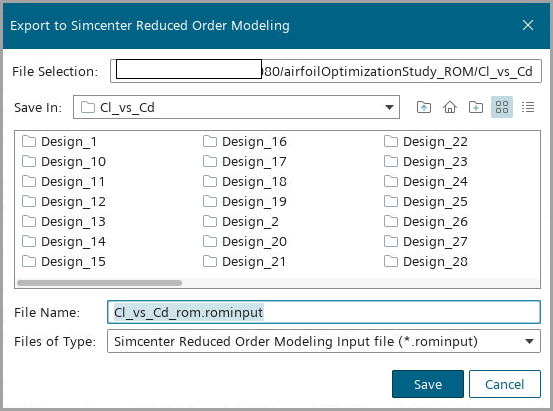

  2. 在导出至 Simcenter 降阶建模对话框中，接受默认名称并单击保存。


这些场景自动导入 Simcenter Reduced Order Modeling中，并准备好创建 2D 模型：
