用点使自由表面变形

通常，需要创建并移动点来控制自由表面的变形。

要用点使自由表面变形：
  1. 在 3D-CAD 视图场景中，右键单击要修改的表面，然后选择面 > 自由形式表面。
    要选择多个块，可使用 <Ctrl> 键。

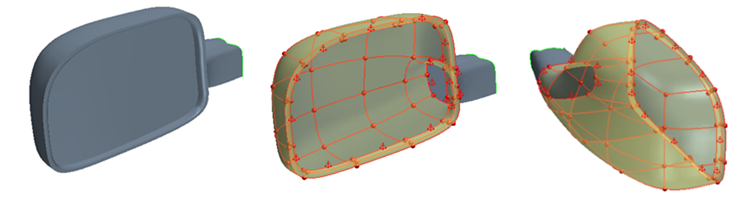

  2. 将显示自由形式表面面板，并且所选表面将转换为自由形式表面。自由形式表面是原始表面的精确副本。所有边（边界和内部）均以红色显示，所有节点（边界和内部）均显示为红色球体。默认情况下，为了保持该表面的原始形状，边界将约束为固定不变。


  3. 在 Freeform Surface（自由表面）面板中：
    1. 如果需要，调整 UV 网格的分辨率。在显示选项组合框中，单击 （设置网格行数和列数）。然后，在网格行和列数量对话框中，设置适用于几何体的网格行数量和网格列数量，然后单击确定。网格密度可以分别控制每个表面。
      会用新设置更新方格。在均匀分布中，增加网格分辨率将提供更多区域，可在其中放置控制点。可以添加更多局部 U 向线和 V 向线，对网格进行局部加密。
    2. 如果需要，要创建额外的 U 形曲线和 V 形曲线，可分别单击（创建 U 形曲线）和（创建 V 形曲线）。
      只能用点使自由表面变形。可以将点放置在自由表面上的任意位置；但在放置点时，不能使用数值输入确切位置。如果要提高点放置的精确性和控制力，将点放置在 UV 网格上的相交处（见下一步）。可以增加 UV 网格的分辨率，或者根据需要添加单条 U 向和 V 向曲线。
    3. 单击（创建点）并将点放置在自由表面上。
      为了加强控制，将点放置在 U 向曲线上、V 向曲线上或网格相交处。当鼠标指针接近网格相交处时，点将对齐至相交处。可以将点对齐到输入面的边或节点。通过停用 （对齐网格）显示选项，可以禁用此行为。
      可通过按住 <Ctrl> 键逐一添加多个控制点。

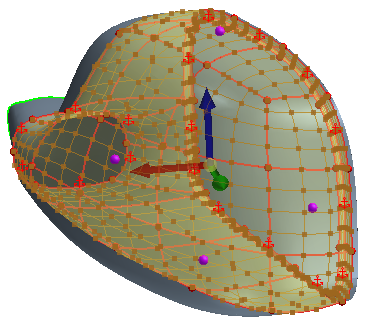

    4. 要使自由表面变形，单击相应点并使用显示的三轴坐标移动它。

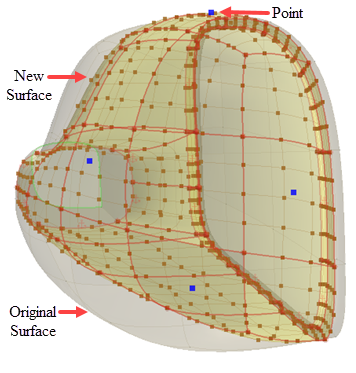

      通过该三轴坐标，可以完全控制点运动。每个箭头方向将运动限制于 X、Y 或 Z 轴。自由表面中使用的三轴坐标与绘制 3D 草图时的三轴坐标的行为方式相同。请参见创建 3D 草图。开始拖动点时，自由表面即开始变形。如果放置在表面上的任何点不移动，则会用作约束。将点放置在原始自由表面上是限制变形所产生影响的一种好方法。

      选择一个点后，在 Displacement of Points（点位移）组合框中的坐标系选项下，可以选择三轴坐标轴的对齐方式。可以将这些轴与全局坐标系轴对齐，或者使轴垂直于选定表面。请参见自由形式表面面板参考： 点位移。默认情况下，当创建新点时，坐标系设为局部。
      为了提高点运动的控制力和精确性，可以在位移组合框中的相应字段下输入每个方向的位移量，然后单击应用。

    5. 可以将位移矢量显示为矢量参数，或者使用标量参数定义位移矢量的特定分量。请参见使用设计参数控制自由表面变形。
    6. 要添加或移除面，可单击自由形式表面面板中的选定的面选项卡。
    7. 如果要与相邻面保持相切或执行更复杂的变形（即，使边界边变形），右键单击所需的边界约束并选择相应的约束类型。请参见自由形式表面面板参考： 边界约束选项。
  4. 单击确定。
此时将使选定表面变形并将 FreeformSurface（自由表面）特征添加到 3D-CAD 特征树。
