使用后处理平面

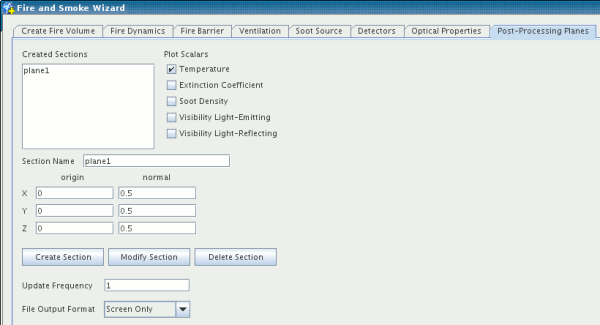

使用“后处理平面”选项卡可创建平面截面。

可以使用向导的这一选项卡创建平面截面。

首先，在截面名称文本框中输入平面截面的名称。

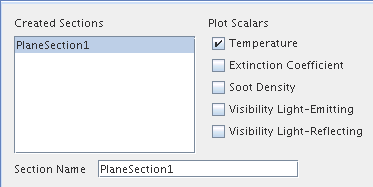

通过勾选相应的复选框，进行选择并显示标量值：

• 温度
• 熄灭系数
• 碳烟密度
• 可见光发射
• 可见光反射

输入原点和法线的相应坐标。

完成后，可以通过单击创建截面按钮来创建平面截面。 截面的名称将显示在“创建截面”列表中。

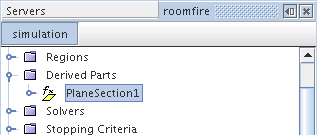

平面截面也会显示在衍生零部件节点内的对象树中。

也可以管理此列表中的平面截面：

• 要更改截面，在列表中选择其名称并进行更改，然后单击修改截面。
• 要创建另一个与现有截面类似的截面，在列表中选择截面的名称，对其进行更改并提供新的名称，然后单击创建截面。 列表中将额外显示一个截面。 如果没有对其命名，则默认情况下，会将原始截面的名称添加数字 2。
• 要删除截面，在列表中选择该截面并单击删除截面。

使用更新频率设置，可以控制包含数据的场景在求解器运行期间应当更新的频率。 默认设置为 1，或每次迭代时更新。

最后，可以选择文件格式，以便将显示的数据输出到图像文件。
