加载初始流体模拟
对于此模拟，系统提供了包含所需流体区域和物理连续体的起始文件。在 Simcenter STAR-CCM+ 中加载起始模拟，然后生成流体网格。
- 启动 Simcenter STAR-CCM+。
- 选择
- 在加载文件对话框中，单击浏览...
- 在打开对话框中，导航至工作目录的 STAR-CCM+ 文件夹。
- 选择 discValve_start.sim，然后单击打开。
- 在加载文件对话框中，单击确定。
初始模拟包含用于生成多面体网格单元的网格的预定义网格操作。要生成流体网格：
- 右键单击节点，然后选择执行全部操作。

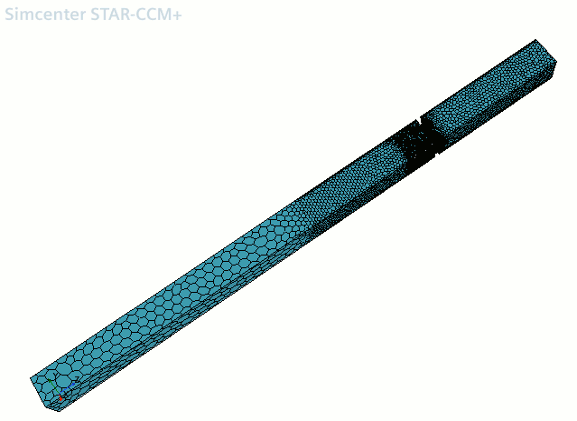

要可视化流体网格：
-

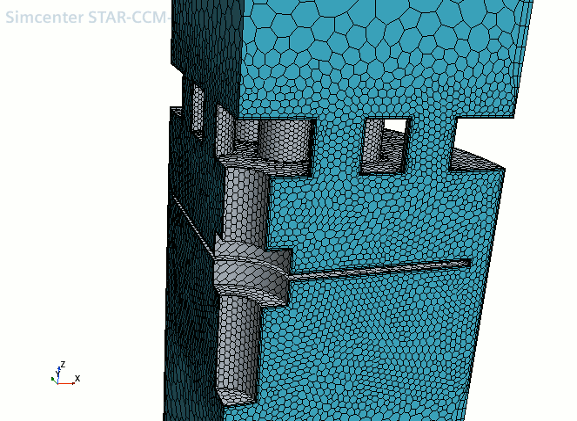

创建网格场景。可以通过放大相关区域检查入口和出口处以及阀瓣附近的流体网格：
- 将模拟保存到同一目录中并命名为 discValve.sim。
