提取内部体积

内部体积提取有助于创建表示流体域的封闭几何，还可以在初始提取失败时检测泄漏。

要执行内部体积提取：
  1. 在 3D-CAD 视图场景中旋转模型，使包含孔的面可见。

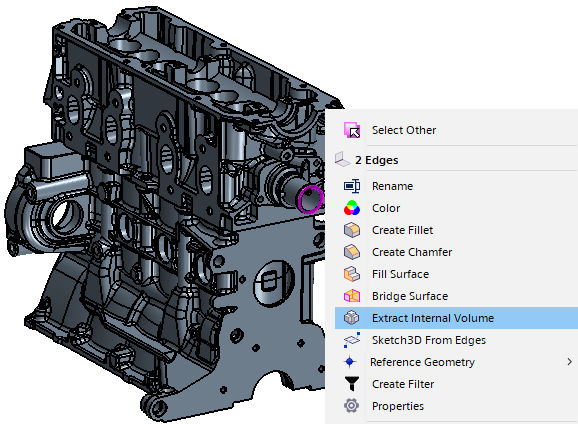

  2. 右键单击面或孔的边，并选择抽取内部体积。


  3. 在 3D-CAD 视图场景中，在按住 <Ctrl> 键的同时继续选择面和边以指示每个孔的位置。可以选择任何边和面的组合。
    通过更改工具 > 选项菜单栏中的选择行为可以自定义选择实体的方式。请参见选择行为。
  4. 如果内部体积跨多个体，在封闭体组合框内单击，然后选择要从中提取内部固体的所有体。
    要隐藏 3D-CAD 视图场景中的封闭体，在封闭体组合框内右键单击，然后选择在场景中隐藏。
  5. 如果提取体积的初始尝试失败，可以在入口/出口边或面和相邻湿面框中提供额外的引导。按以下操作提供此额外引导：
    1. 在入口/出口边或面框中单击，然后选择流必须穿过的几何内开口周围的边或面。
    2. 单击相邻湿面框，然后选择与上一步中选定的边或面相邻的面。相邻湿面选择会过滤掉冗余体积或衬里，否则将检测到它们。
  6. 如果由原始几何封闭的空白空间包含额外的体（例如，部分侵入内部体积中的外部体），则默认情况下将减去这些体。如果仅要减去内部体积中的特定体，将要减去的内部体设为已选择，在内部体组合框中单击，然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择这些体。
    如果不要减去内部流体体积中的任何内部体，则将要减去的内部体设为已选择，但不选择任何体。通过此方法，可排除对流体无贡献的较小的体。
  7. 如果要指定提取内部体积要包含和排除的环，则展开高级选项面板。
  8. 选择是否将自定义名称从内部体传递到提取的体积。要保留自定义面名称，激活面名称。要保留体名称，激活体名称。可以任选一项或两项都选。
  9. 如果要为生成的体创建一个体组，激活创建体组选项。
    如果停用此选项，生成的体将与输入体放置在同一级别。
  10. 如有必要，修改合并类型、组合容差和盖面填充方法。请参见提取内部体积面板。
  11. 单击确定以继续进行体积抽取。
    Extract Internal(抽取内部) 特征节点将添加到特征树，且新体将添加到体管理器节点。要可视化新的内部体，隐藏原始体，以便仅留下新体。
如果内部体积提取失败，则将提取模式切换为 （检测泄漏并提取衬里）以识别泄漏。选择所有泄漏孔后，可以切换回 （提取内部体积）模式以提取流体域。
  1. 要标识模型中的泄漏：
    1. 将提取模式设为 （检测泄漏并提取衬里）。

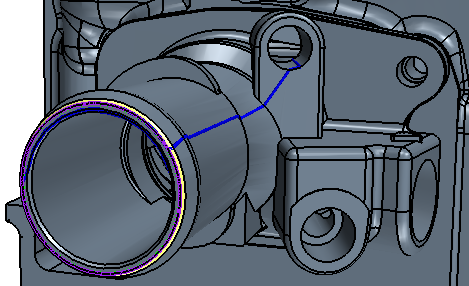

    2. 如果发现泄漏，3D-CAD 会使用蓝色线追踪泄漏路径，如下图所示：

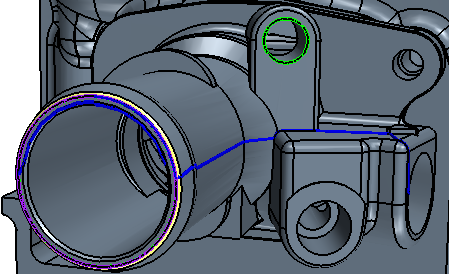

    3. 在 3D-CAD 视图场景中，沿着泄漏路径直至到达泄漏孔，然后按住 CTRL 键并选择孔的面或边。


      选择的边将添加到入口/出口边或面框中。3D-CAD 自动重新计算下一个泄漏路径。
    4. 重复此过程，直到选定其余泄漏孔的所有面或边。

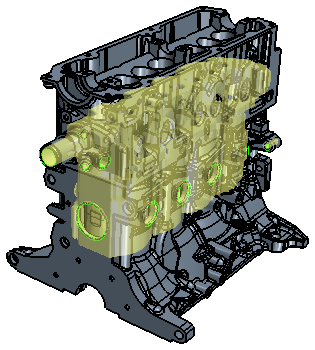

      当检测不到任何泄漏时，3D-CAD 视图场景中将显示实体的黄色预览。

    5. 将提取模式切换为 （提取内部体积）。
    注在某些情况下，如果内部体积提取失败，则使用 （检测泄漏并提取衬里）模式为流体域生成片体。获得片体后，使用填充孔工具来盖住孔并创建实体。
如果提取模型内部体积时遇到困难，尝试以下步骤：
  • 修改几何，使孔位于平面上。
  • 修改几何，使每个孔都被单个面围住。想要将两个或多个面合并成一个面，请参见将多个面合并为单个面。
  • 如果内部体积跨多个体，确保已选择所有体，且可以将所有体合并在一起。
  • 如果几何包含相同面上的多个孔，且无法提取所需的孔，则选择要提取的孔的边，而不是面。
  • 在某些情况下，如果体积提取失败，将盖面填充方法切换为填充表面或使用组合容差选项。
