生成电池模块

生成电池模块。

将三电池电芯电池连接到相同的电气负载，因此无需更改程序文件或电路求解器。

生成电池模块：

  1. 要在图形窗口中显示 3D-CAD 视图，请选择 3D-CAD 视图 1 选项卡。
  2. 右键单击电池模块 > 电池模块节点，然后选择生成电池部件。

电池模块包含三个电池电芯。已为模块中的每个电池电芯创建部件。

  1. 右键单击电池模块 > 电池模块节点，然后选择生成连接器零件。
    已为每个极耳连接创建部件。
  2. 选择区域 > Battery Module: Battery Module Cell 0,0.Battery Module:Battery Module Cell 0,0: + ve Tab Root 节点，并在部件属性中单击 （自定义编辑器）。

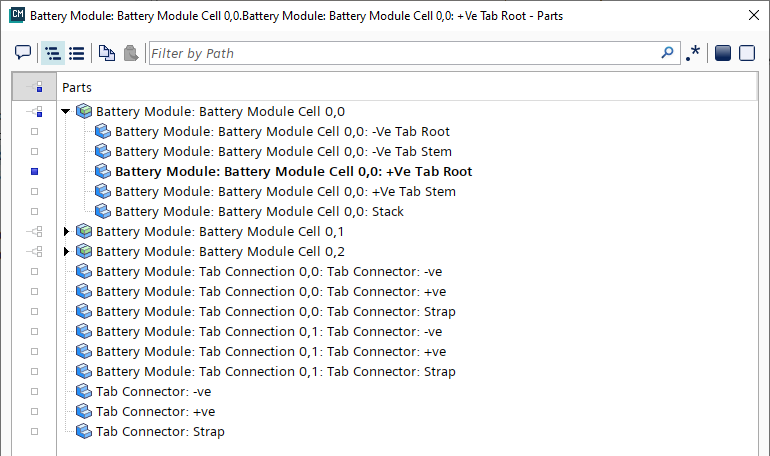

  3. 在“部件”对话框中，展开 Battery Module: Battery Module Cell 0,0 并选择 Battery Module: Battery Module Cell 0,0: +ve Tab Root，然后单击“确定”。


    选定的部件将分配给该区域。
  4. 对于剩下的四个区域，重复上述两个步骤以选择每个区域的相应部件。
  5. 选择几何 > 操作 > Mesh Battery Module(网格电池模块) 节点，然后将其删除。

压印极耳连接器和极耳部件。

  1. 展开几何 > 部件节点。

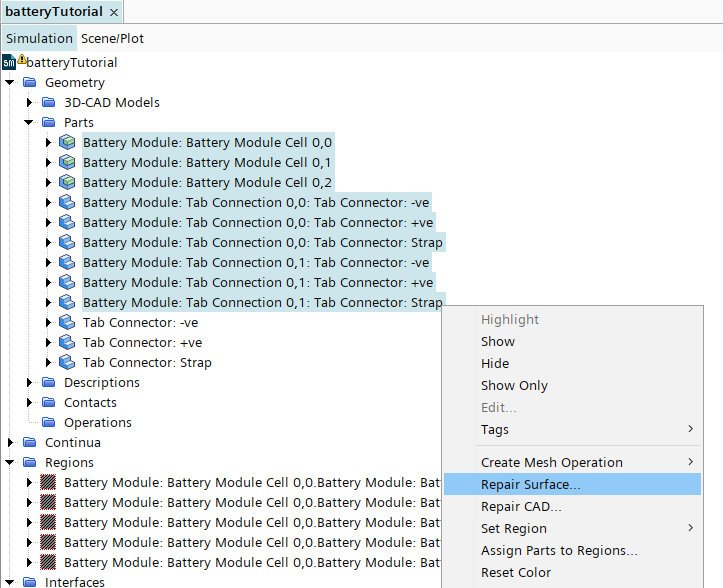

  2. 通过在选择第一个和最后一个部件时按住 Shift 键来选择所有电池模块部件。
  3. 右键单击其中一个突出显示的节点，然后选择修复表面...。


  4. 在表面修复选项对话框中，单击确定以针对选定部件启动表面修复工具。

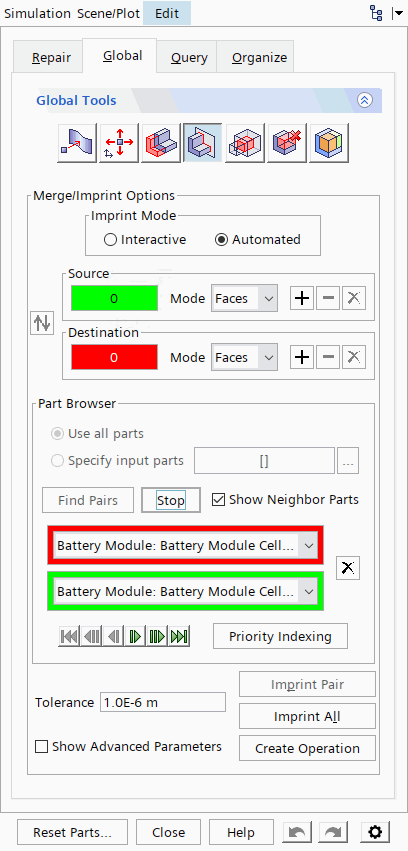

  5. 在全局选项卡上，单击 （合并/压印单个或多个部件）。
    显示合并/压印选项面板。
  6. 在合并/压印选项组合框中，将压印模式设为自动化。
  7. 将容差设置为 1.0E-6 m。
  8. 在部件浏览器框中，单击发现对。


  9. 找到所有部件对后，单击压印全部，然后单击关闭。
  1. 右键单击电池模块 > 电池模块节点，然后选择将部件分配给区域。

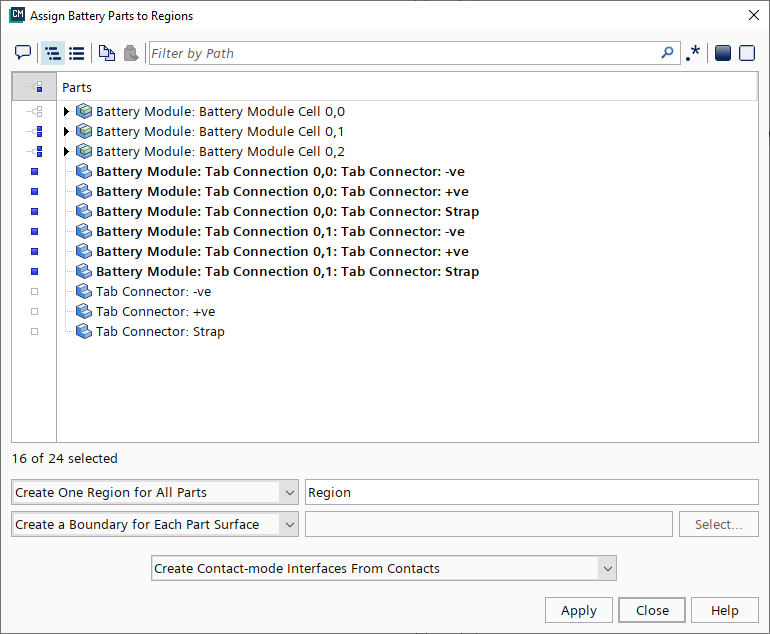

  2. 在将电池部件分配给区域对话框中，取消选择 Battery Module: Battery Module Cell 0,0。
  3. 选择以下选项：
    • 为所有部件创建一个区域
    • 为每个部件表面创建边界
    • 根据接触创建接触模式界面


  4. 单击应用，然后单击关闭。
根据压印的部件，Simcenter STAR-CCM+ 在极耳和连接器之间自动创建交界面。
  1. 展开界面节点并依次选择每个界面。
    选定界面将突出显示在场景中。
