生成体网格
定义电池网格，设置适当的特性。
使用相同的网格设置生成三电池单元电池的网格。
要生成体网格：
-
右键单击节点，然后选择设置电池零部件网格化。
一个新的 Mesh Battery Module(网格电池模块) 节点将显示在节点下。
- 选择节点，然后将基础尺寸设为 5 mm。
- 选择 节点，然后单击零部件属性旁边。
-

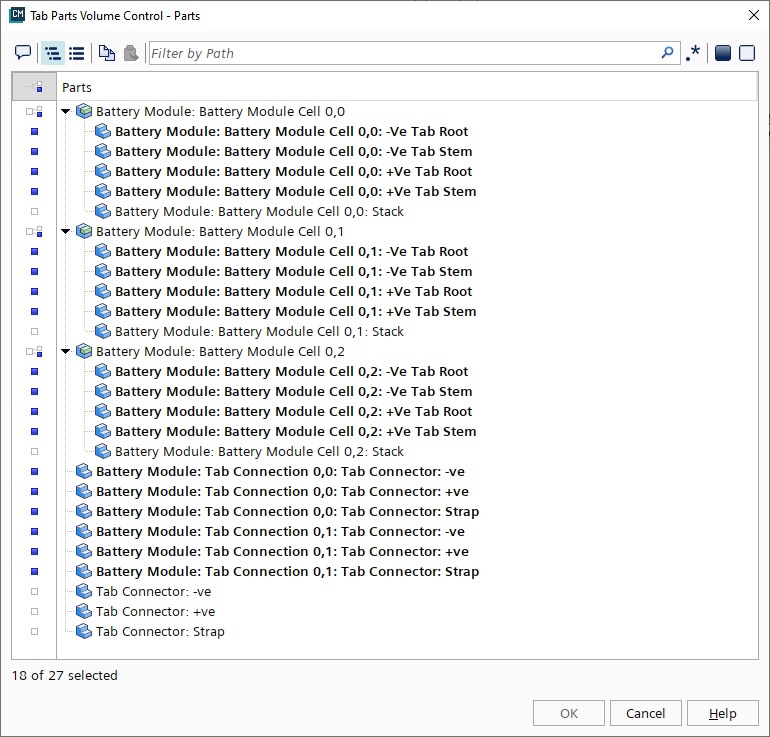

在 Tab Parts Volume Control(极耳零部件体积控制) 对话框中，验证是否选择了相应的零部件。
-
单击
（生成体网格）。
- 在图形窗口中显示网格场景 1。
- 单击场景/绘图。
- 右键单击，然后选择编辑。
-

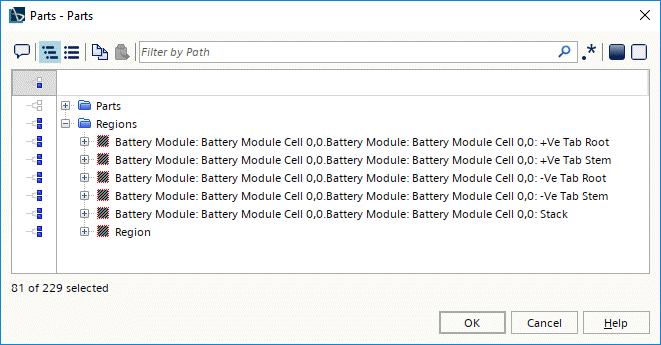

在零部件对话框中，展开区域节点，然后单击区域节点左侧的选择子项。
- 单击确定。

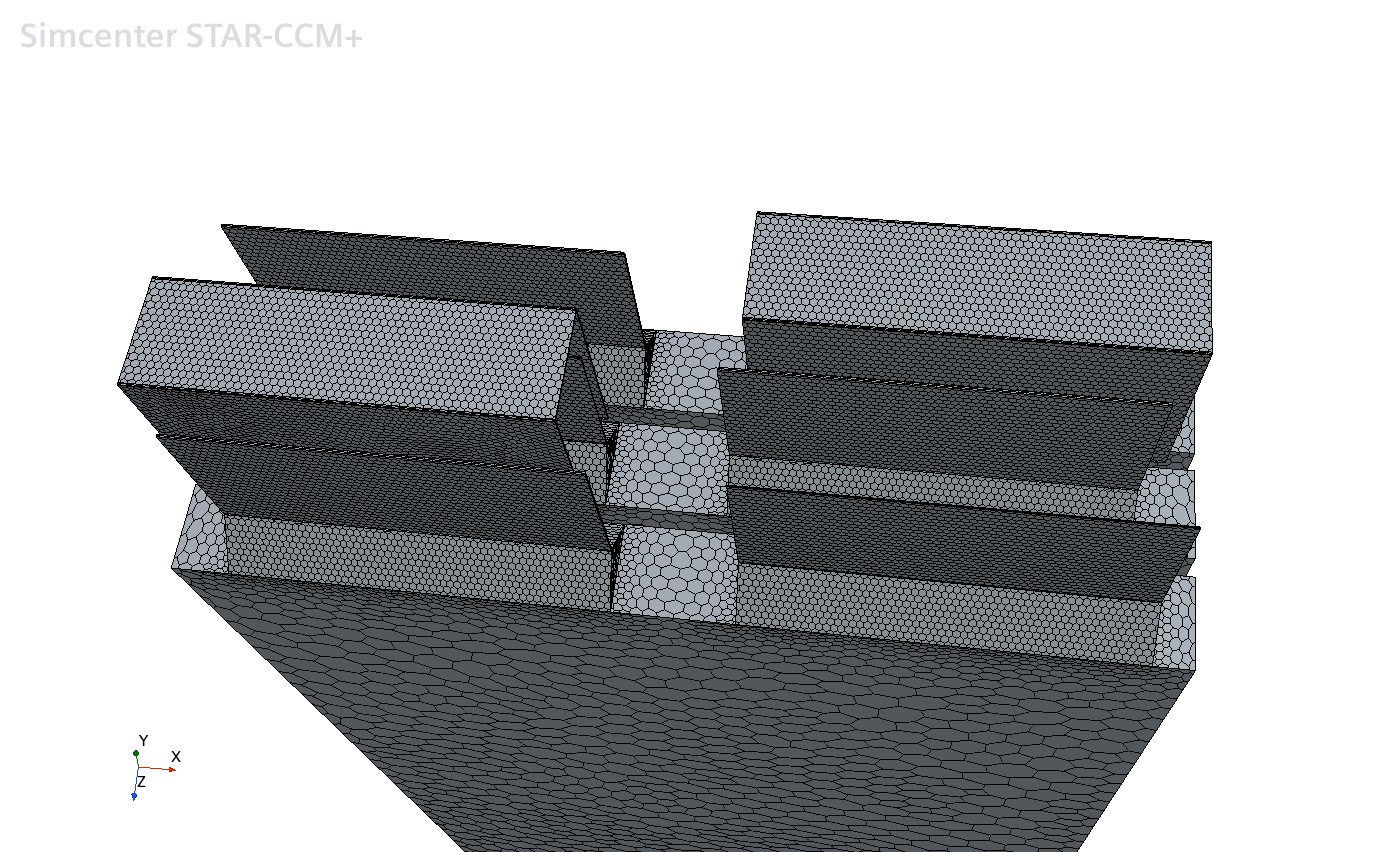

网格场景如下所示。
