设置电池模块
设置具有三个串联电池单元的电池模块。
设置电池模块：
将电池模块中的单元数从 1 增加到 3。
- 选择 节点。
- 在电池模块 - 特性窗口中，将串联数设置为 3。
-
展开节点。

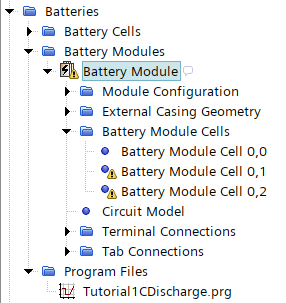

已显示三个电池单元。这些电池单元根据它们在电池模块矩阵中的位置进行命名。
定义电池单元在模块中的位置和方向：
-

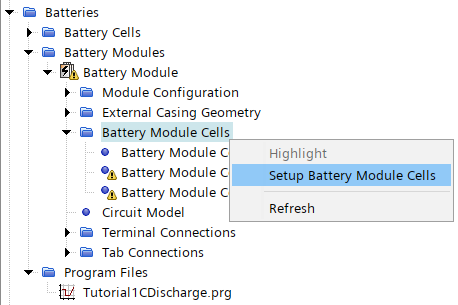

右键单击电池模块单元节点，然后选择设置电池模块单元。

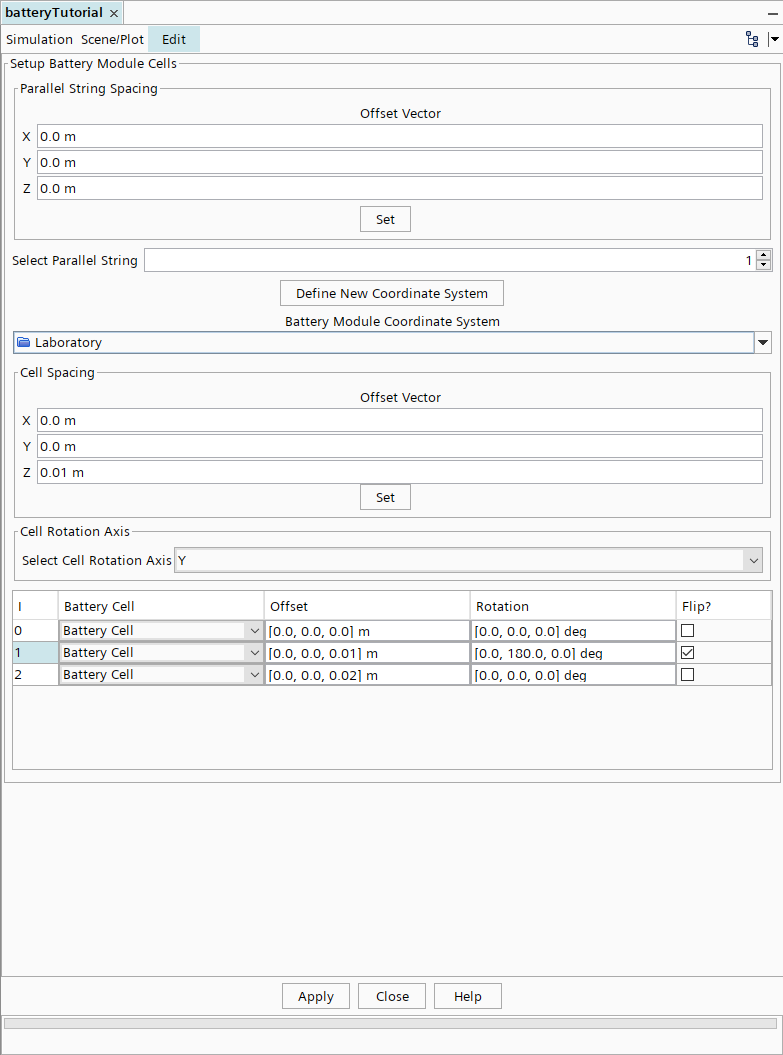

编辑选项卡随之打开，其中包含设置电池模块单元面板。
在设置电池模块单元面板中，有两个地方可指定电池单元间距值：
-
并联串间距组合框，它可以定义并联连接的多个串的相对位置。
-
电池单元间距组合框，它可以定义串联连接的电池单元在特定串内的相对位置。
这些电池单元以叠片构造进行排列，从一个电池单元到下一个电池单元的偏移为 0.01m。使用电池单元间距框中的默认偏移矢量定义 3 个电池单元的位置。不需要使用并联串间距。
- 在电池单元间距组合框中，确保已将偏移矢量设置为 [0, 0, 0.01]m。
- 单击设置。
请注意面板底部，表中的每个电池单元现在都具有不同的偏移位置。除了定义电池单元间距外，翻转中间串联的电池单元。这样会将中间电池单元的正极极耳置于紧挨第一个电池单元负极极耳的位置，这对于此案例中的极耳连接是必要的操作。
-
为中间的电池单元激活。
- 单击应用，然后单击关闭。
