设置极耳连接
设置极耳连接器，以定义电池单元的正极和负极极耳之间的连接。
可以使用极耳连接器来建模电池单元正极和负极极耳之间的物理连接。对于常规电池单元构造，可以使用单个极耳连接器，Simcenter STAR-CCM+ 将使用该连接器的副本来连接电池模块中的所有极耳。已为本教程准备一个简单的极耳连接器。
设置极耳连接器：
- 从菜单栏选择。
- 在打开对话框中，选择文件 tabConnector.x_b。
- 单击打开。
-
在导入表面选项对话框中，单击确定。
默认的导入表面选项适用于本教程。
导入的几何由 3 个部件组成：正极接线柱、负极接线柱和汇流排。这些零部件将被添加到 Simcenter STAR-CCM+ 树中的节点。
在电池模块定义中使用导入的极耳连接器零部件。
-

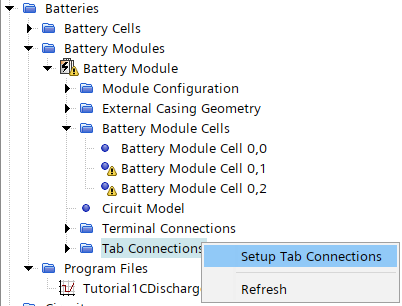

右键单击 节点，然后选择设置极耳连接。
显示设置极耳连接原位对话框。 - 将连接设置法设置为复制单极耳连接器。
通常，串联连接的电池单元串中的第一个电池单元的正极极耳将成为电池的正极端子。同样，串联连接的电池单元串中的最后一个电池单元的负极极耳将成为电池的负极端子。这意味着在添加极耳连接器后，串联的第一个电池单元的正极极耳和最后一个电池单元的负极极耳保持敞露。
使用第一个接线柱零部件、汇流排零部件和第二个接线柱零部件选项来分配极耳连接器零部件。
-
在第一个接线柱零件属性中，单击
（自定义编辑器）。
- 在设置连接几何零件对话框中，选择极耳连接器：-ve。
- 单击确定。
- 将带状零件设为极耳连接器：汇流排。
-
将第二个接线柱零件设为极耳连接器：+ve。

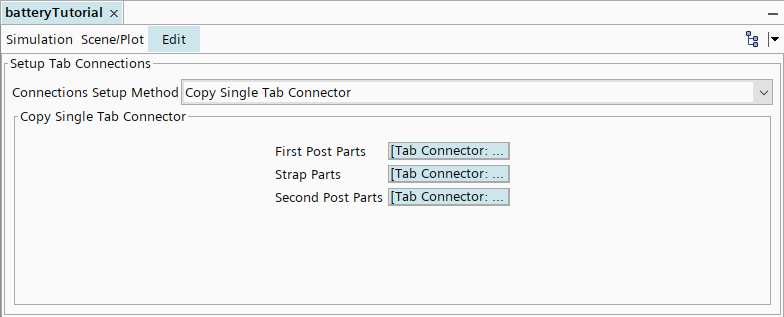

完成的对话框如下所示：
- 单击应用，然后单击关闭。
