交换场参考

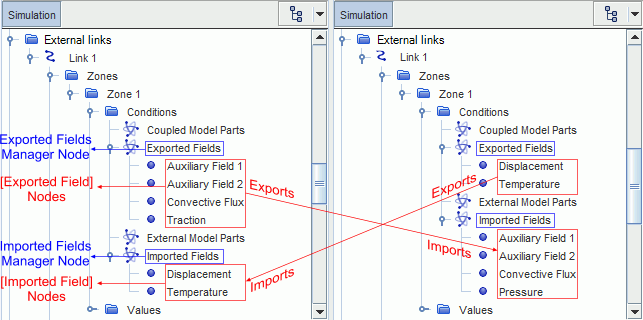

在每个区域中，可使用预定义的热场和机械场或附加场指定已导出的场和已导入的场。在每个模拟中，已导出的场必须与合作伙伴仿真的已导入的场匹配。
已导出/已导入的场管理器右键单击操作
- 添加热场
- 在物理连续体中激活能量模型时可用。通过此选项，可选择以下预定义的热场以便导入或导出：
- 添加机械场
- 可选择以下预定义的机械场以便进行导入或导出：
- 添加附加场
- 可用于添加附加标量或矢量场，以导出或导入在耦合模型零部件（边界或区域）上定义的任何场函数。
[已导出的场] 属性
已导出的场节点下的场具有以下属性：
- 初始化方法
-
定义用于初始化已导出的场的方法。可用选项如下：
- User-defined Initialization Value(用户自定义初始化值) — 可用于将已导出的场初始化为常数值。
- 常数值 — Simcenter STAR-CCM+ 自动初始化一些场。在这种情况下，初始化方法锁定为常数值，并且无需输入。
- 场模板
- 指定 Simcenter STAR-CCM+ 从中映射要导出的场数据的网格模板（对于面网格为节点或面，对于体网格为节点或网格单元）。
- 场处理
- 自动设为非管理。此设置表示在导出之前 Simcenter STAR-CCM+ 不会对该场执行任何操作。
- 标量/矢量函数
- 用于选择导出至合作伙伴仿真的场函数。Simcenter STAR-CCM+ 将添加场函数来表示导出的场，名为 Co-Simulation: Exported <field_name>(协同仿真：导出的 <场名称>)。例如，Co-Simulation: Exported Pressure(协同仿真：导出的压力)。
[已导入的场] 属性
- 场模板
- 指定 Simcenter STAR-CCM+ 将已导入场数据映射至的网格模板（节点、面或网格单元）。
- 初始化方法
-
定义用于初始化已导入的场的方法。可用选项如下：
- 使用连续体初始条件 — Simcenter STAR-CCM+ 根据在关联物理连续体中指定的初始条件来初始化与已导入场（请参见属性 [已导入的场名称]）关联的场函数。
- User-defined Initialization Value(用户自定义初始化值) — 当已导入场的初始条件在关联的物理连续体中不可用时，此选项可用于将已导入的场初始化为常数值。
- 常数值 — Simcenter STAR-CCM+ 自动初始化一些场。在这种情况下，初始化方法锁定为常数值，并且无需输入。
- 场处理
-
- 管理：仅适用于预定义的热场和机械场。此选项不适用于附加场。Simcenter STAR-CCM+ 会自动将已导入的场应用于耦合边界，设置相关的边界条件和值，如下所示：
已导入的场 壁面边界条件和值 位移 如果流体区域上的变形处于活动状态： - 变形指定
- 设为位移。
- 变形位移指定
- 设为总计。
- 变形总线性位移
- 设为 Interoperability(互操作性)，这表示将使用已导入数据自动设置边界值。
仅限压力 - 应力/位移
- 设为压力。
- 压力
- 设为 Interoperability(互操作性)。
仅限壁面剪切应力 - 应力/位移
- 设为拉力。
- 拉力
- 设为 Interoperability(互操作性)。
在这种情况下，拉力矢量仅包含壁面剪切应力产生的贡献。
压力和壁面剪切应力 - 应力/位移
- 设为拉力。
- 拉力
- 设为 Interoperability(互操作性)。
在这种情况下，压力和壁面剪切应力均会对拉力矢量产生贡献。
温度 - 热指定
- 设为温度。
- 静态温度
- 设为 Interoperability(互操作性)。
热传递系数和参考温度 - 热指定
- 设为对流。
- 环境温度
- 设为 Interoperability(互操作性)。
- 热传递系数
- 设为 Interoperability(互操作性)。
- 非管理：用户负责使用存储已导入数据的场函数手动设置所有边界条件。
- 管理：仅适用于预定义的热场和机械场。此选项不适用于附加场。Simcenter STAR-CCM+ 会自动将已导入的场应用于耦合边界，设置相关的边界条件和值，如下所示：
- 标量/矢量函数
- 显示使用此场导入的场函数。协同仿真开始运行时，从合作伙伴仿真导入的任何场可用作名为 Co-Simulation: Imported <field_name>(协同仿真：导入的 <场名称>) 的场函数。
