VOF 相替换工作流

设置 VOF 相替换的工作流包括设置合适的相替换体积分数限制、选择 VOF 相替换模型以及指定合适的相。

VOF 相替换模型用于为每个网格单元指定限制（相替换体积分数限制），达到该限制时需要将不需要的主相（通常是气体）替换成相应的次相（通常是液体）。使用用户场函数来指定相替换。在某些情况下（例如当气泡位于液体和气体之间的交界面时），使用液体（体积分数为 1）完全替换气泡（液相体积分数为 0）可能并不合适。在这种情况下，可以在相替换场函数中指定最大体积分数。

要在 VOF 多相模拟中使用 VOF 相替换模型：

  1. 创建新的相间相互作用。
  2. 选择 VOF-VOF 相间相互作用模型，然后选择可选的 VOF 相替换模型。
  3. 设置相替换场函数。
    场函数的非零值用于标识其中可能发生相替换的网格单元。在每个时间步中替换的相的体积分数受指定值限制。

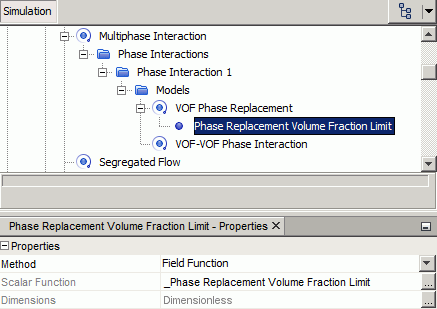

  4. 选择 VOF 相替换 > 相替换体积分数限制节点，然后指定相替换场函数。
    选择场函数方法，然后将标量函数设为已设置用于指定合适的网格单元的用户场函数。VOF 相替换模型根据相替换体积分数限制指定的速率，在相关网格单元中使用次相替换主相。
