设置初始条件和基准值

设置物理连续体的初始条件和基准值。

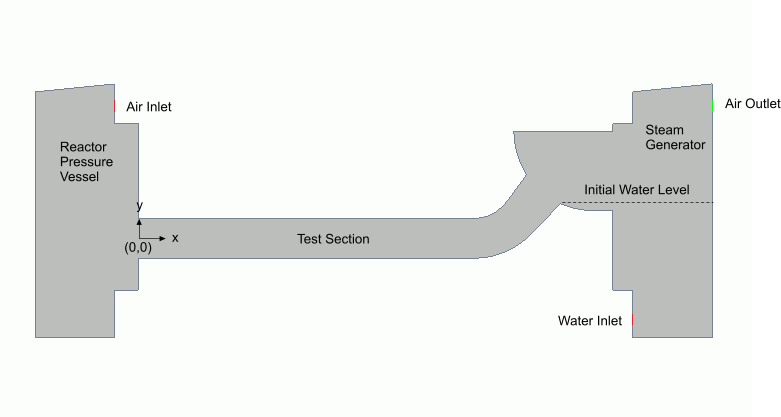

将水和空气的初始体积分数指定为标量函数。蒸汽发生器部分充水，初始水位如下图表所示：



要设置初始条件和基准值：

  1. 定义场函数，用于指定水的初始体积分数：
    1. 右键单击自动化 > 场函数节点并选择新建 > 标量。
    2. 将用户场函数 1 节点重命名为 Initial_VF_Water。
    3. 选择 Initial_VF_Water 节点，并设置下列属性：
      属性 设置
      函数名 Initial_VF_Water
      定义 ($${Centroid}[0]>2.67) ? (($${Centroid}[1]<0.230) ? 1.0 : 0.0 ) : 0.0
  2. 定义场函数，用于指定空气的初始体积分数：
    1. 创建自定义标量场函数并将其重命名为　Initial_VF_Air。
    2. 选择　Initial_VF_Air　节点，并设置下列属性：
      属性 设置
      函数名 Initial_VF_Air
      定义 1.0-${Initial_VF_Water}
  3. 编辑连续体 > 物理 1 > 模型 > 多相 > 相节点，然后设置以下属性：
    节点 属性 设置
    水 > 初始条件 > 体积分数 方法 场函数
    标量函数 Initial_VF_Water
    空气 > 初始条件 > 体积分数 方法 场函数
    标量函数 Initial_VF_Air

多流态相间相互作用没有明确的参考相，因为任一相都能在另一个相中扩散。在此场景中，密度变化可能很大（若干数量级），并可能导致数值不稳定。为保持稳健的数值求解，应将参考密度设置为零。该设置可确保在动量方程中使用重力产生的全部体积力。

设置物理 1 连续体的参考值：

  1. 编辑连续体 > 物理 1 > 参考值节点，然后设置下列属性：
    节点 属性 设置
    参考密度 值 0.0 kg/m^3
  2. 保存模拟。
