设置监视器

创建监视器，以可视化测试段内具体位置的水-空气界面。

默认情况下，Simcenter STAR-CCM+ 会生成一个残差绘图，以用于监视求解的收敛。另外，它可用于创建有助于评估模拟进度的其他监视器。在此教程中，您要监视进入测试段水平区域的水-空气界面高度。

设置监视器：

创建通过测试段水平区域的平面截面：
  1. 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面。

    创建平面截面对话框将出现在编辑窗口中。

  2. 在输入零部件框中，确保选择 PWR_2D。
  3. 将原点坐标设置为 [2.15, 0.0, 0.0] m。
  4. 在显示框中选择无没有显示器。
  5. 单击创建，然后单击关闭。

    Simcenter STAR-CCM+ 创建新衍生零部件平面截面。

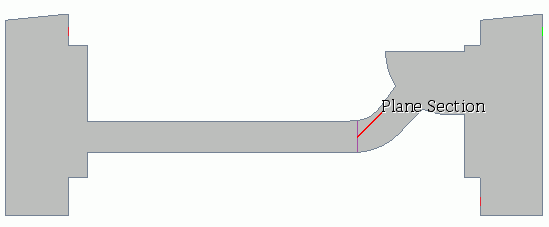

    以下截屏显示了新平面截面的位置。



在创建监视器之前，先创建监视器所基于的报告。在此模拟中，水-空气界面高度定义为衍生平面截面上水的体积分数的线积分。要监视此值，您应创建线积分报告。

  1. 右键单击报告节点，然后选择新建 > 度量 > 线积分。

此时将创建一个名为线积分 1 的新报告，它用于监视水的体积分数。为报告重命名为更合适的名称。

  1. 将线积分 1 节点重命名为界面高度。
  2. 选择报告 > 交界面高度节点，然后将场函数设为体积分数 > 水的体积分数。
  3. 将零部件设为衍生零部件 > 平面截面。
  4. 右键单击界面高度节点，然后选择根据报告创建监视器和绘图。

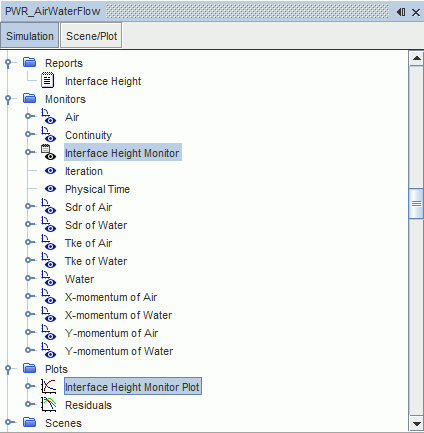

    界面高度监视器和界面高度监视器绘图添加至模拟树。



  5. 保存模拟。
