可视化结果

查看模拟结果。您可以可视化多个区域，并监视特定位置水-空气交界面的高度，以观察其周期性的行为。

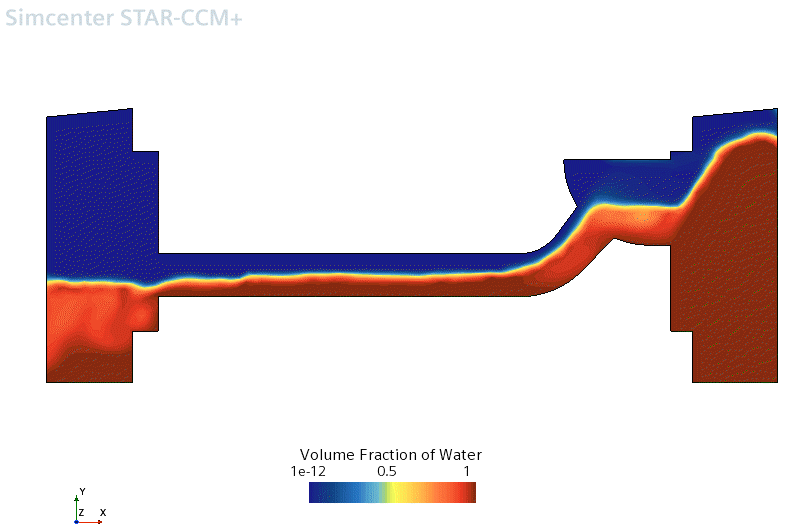

标量场景显示模拟结束时的水体积分数。

该场景显示从右向左的冷却水流以及反方向的空气流。分层流区域、离散液滴和离散气泡全部存在。未求解的液滴和气泡清晰可见，并在测试段连接蒸汽发生器入口腔室的位置可以看到滚动波。

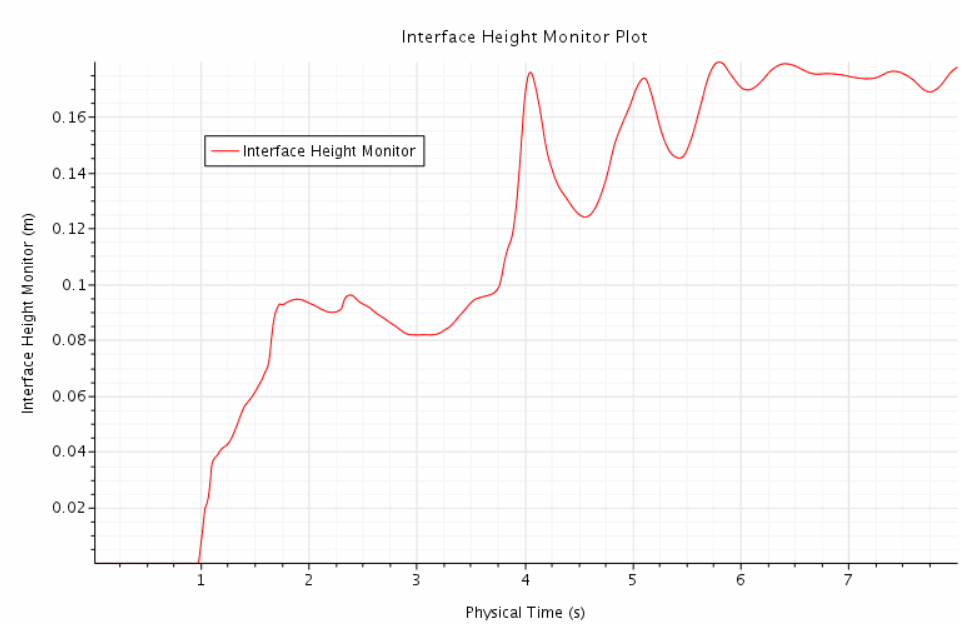

以下所示交界面高度监视器绘图记录了在水流进入测试段水平部分位置的水-空气交界面的高度。该绘图显示逆流的周期性行为。
