定义材料属性和交界面条件

要定义电机的磁行为，您需要指定电机组件的磁导率，以及永磁的残余磁通量密度。对单个磁体（几何的 1/8）进行建模，而不是对具有相反极性的一对磁体（几何的 1/4）进行建模时，使用在交界面两侧考虑不同极性的反周期交界面条件。

要为电机组件定义材料：
  1. 展开连续体 > Motor Components(电机组件) > 模型 > 多部件固体节点。
  2. 右键单击固体节点，并选择选择混合物成分…
  3. 在选择混合物组分对话框中：
    1. 从标准材料库中选择 UNSS30200（不锈钢）。
      尽管所有电机组件都是由钢制成的，但它们具有不同的磁属性。要单独设置磁体和板的材料属性，需要两个材料定义。
    2. 要添加两个材料定义，单击应用两次，然后单击关闭。

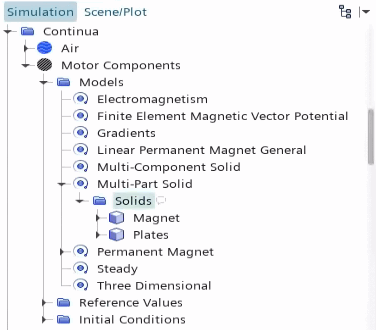

  4. 将多部件固体 > 固体 > UNSS30200 节点重命名为 Magnet(磁体)，并将 UNSS30200 2 重命名为 Plates(板)。


指定永磁的磁导率和残余磁通量密度，以及板的磁导率。

残余磁通量密度是移除外部磁场后，永磁体内残留的磁场。为简单起见，此模拟使用相同的物理连续体电机组件为板和磁体建模。要对板停用永磁模型，您需要将板的残余磁通量密度设为零。

  1. 展开固体 > Magnet(磁体) 和板节点。
  2. 为每种材料编辑材料特性节点，然后指定下列值：
    材料 磁导率 > 常数 残余磁通量密度 > 常数
    磁体 1.319493E-6 H/m 1.2 T
    板 6.2833E-4 H/m 0 T
要指定磁体残余磁通量密度的方向：
  1. 选择电机组件 > 模型 > 永磁 > 磁化方向节点，并将值设为 [0.0,0.0,1.0]。
使每个固体区域与相关材料相关联：
  1. 展开区域节点。
  2. 选择 Magnet(磁体) > 物理值 > 材料零部件组 > Magnet(磁体) 节点，并将零部件设为 Magnet(磁体)。
  3. 选择磁板 > 物理值 > 材料零部件组 > 板节点，并将零部件设置为磁板。
  4. 采用相同的步骤，将定子板分配到板材料组中。
要复制完整电机的磁行为，您需要在所有周期交界面处应用反周期磁势条件：
  1. 右键单击交界面 > Topology: Periodic(拓扑：周期) 节点，然后选择编辑。
  2. 在多个对象编辑对话框中，展开物理条件 > 磁矢势周期性节点，然后将方法设为反周期。
  3. 保存模拟。
