准备区域并生成网格

将几何部件分配给区域以创建所需的边界和交界面，并生成四面体单元的网格。四面体单元适用于有限元求解器。

为每个电机组件和空气域创建一个区域：
  1. 展开几何 > 部件节点，然后同时选择所有部件。
  2. 右键单击其中一个选定的部件，然后选择将部件分配给区域。
  3. 在 将部件分配给区域 对话框中，选择下列选项：
    • 为每个部件创建一个区域
    • 为每个部件表面创建一个边界
    选择默认交界面选项即可。
  4. 单击应用，然后单击关闭。

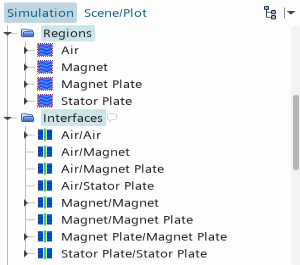

    Simcenter STAR-CCM+ 添加所需的区域和边界，并在两个区域之间创建内部界面。源自周期接触的交界面具有周期拓扑。

将每个区域分配到相关的物理连续体：
  1. 展开区域节点。
  2. 同时选择 Magnet(磁铁)、Magnet Plate(磁板)和 Stator Plate(定子板) 区域节点，然后将物理连续体设为 Motor Components(电机组件)。
    空气区域已分配至空气物理连续体。

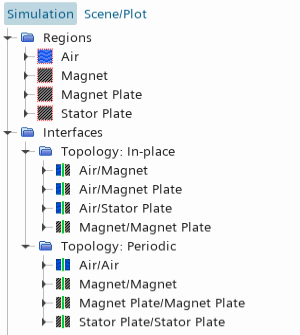

为了简化模拟树内的导航，可以按拓扑将交界面分组：
  1. 右键单击交界面节点，然后选择分组依据 > 拓扑。


在此仿真中，可以使用有限元磁矢势模型，该模型需要适合有限元求解的网格。定义生成四面体网格的网格操作：
  1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
  2. 在创建自动网格操作对话框中：
    1. 在部件组合框中选择所有部件。
    2. 在选择网格生成器组合框中，选择以下网格生成器：
      面网格生成器 表面重构
      圆锥体体积网格生成器 四面体网格生成器
    3. 单击确定。
  3. 将操作 > 自动网格节点重命名为 Tetrahedral Mesh(四面体网格)。
指定四面体元素的尺寸：
  1. 选择 Tetrahedral Mesh(四面体网格) > 默认控制 > 基础尺寸节点，并将值设为 0.01 m。
  2. 单击 （生成体网格）。

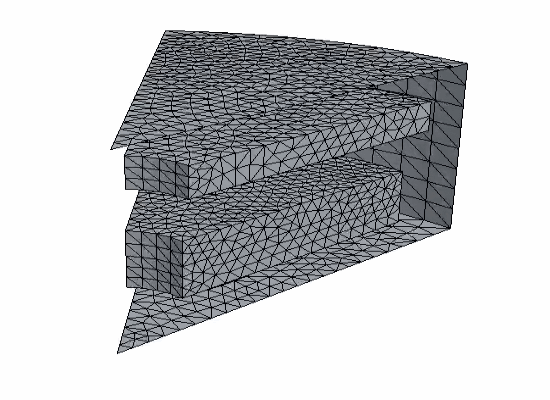

    您可使用所选方法（比如创建网格场景）可视化网格。在下列实例中，两个空气域边界已隐藏，以便更好地可视化内部网格。

  3. 保存模拟。
