电阻加热：家用熔断器

本教程演示 Simcenter STAR-CCM+ 中提供的“电阻加热”模型的一些功能。

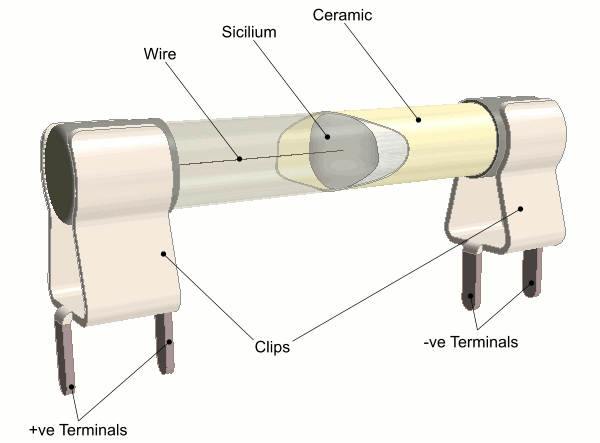

在此模拟中，使用一个简单的家用熔断器几何来演示所需步骤。几何如下所示。

熔断器是一种安全设备，可保护电气设备不会被意外的高电流损坏。由于焦耳效应，电流通过熔断器内的细熔丝时熔丝温度会升高。如果电流达到临界电流，熔丝的温度将超过熔点并断开。

本教程中的熔断器组件长 30 mm，由金属、陶瓷和硅组成。陶瓷外壳内的熔丝直径为 27.5 µm，临界电流为 7 A，误差 ±0.7%。

已准备一个 CAD 模型，在相邻零部件上正确地压印了各个零部件。将此模型导入 STAR-CCM+（作为几何零部件）时，将自动检测并使用重合面生成零部件接触数据。即将模拟的场景非常简单：增加两个熔丝端子之间的电势差，从而引起电流增加，直至达到临界点。

使用 STAR-CCM+ 中提供的后处理工具可视化结果。
