导入几何

在本教程中，提供了一个 CAD 模型，它表示几何的 1/8。根据此 CAD 模型，可为磁铁、磁铁板、定子板和周围空气创建几何零部件。

  1. 启动 Simcenter STAR-CCM+ 并开始新模拟。
  2. 右键单击几何 > 3D-CAD 模型节点，然后选择新建。
  3. 在 3D-CAD 中，将 3D-CAD Model 1(3D-CAD 模型 1) 节点重命名为 Axial Flux Motor(轴向磁通电机)。
  4. 右键单击 Axial Flux Motor(轴向磁通电机) 节点，然后选择导入 > CAD 模型。
  5. 在打开对话框中，导航至已下载教程文件的 electromagnetism 文件夹。
  6. 选择 axialFluxMotor.x_b，然后单击打开。
  7. 关闭 3D-CAD。
通过 CAD 模型创建几何零部件：
  1. 展开几何 > 3D-CAD 模型 > Axial Flux Motor(轴向磁通电机) > 体组节点，然后同时选择空气、Magnet(磁铁)、Magnet Plate(磁铁板) 和 Stator Plate(定子板)。
  2. 右键单击其中一个选定节点，然后选择新建几何零部件。
  3. 在零部件创建选项对话框中，单击确定。

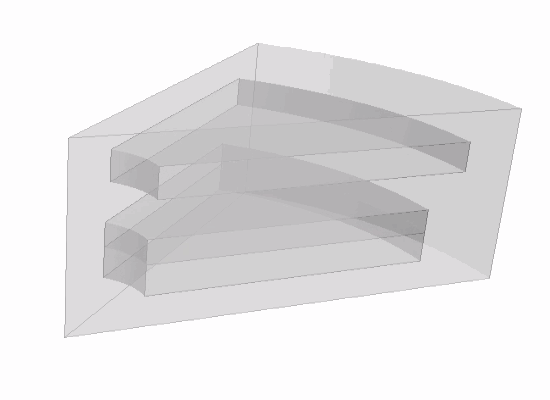

要可视化几何：
  1. 右键单击场景节点，然后选择新建 > 几何。
  2. 单击 （使场景透明），然后根据需要放置几何。


  3. 将模拟保存到工作目录并命名为 axialFluxMotor.sim。
