创建周期接触
要模拟完整几何模型的行为，您需要在精简几何的零部件表面之间创建周期接触。
- 展开节点。
-
同时选择 S1 和 S2，右键单击其中一个选定的表面，然后选择创建周期。

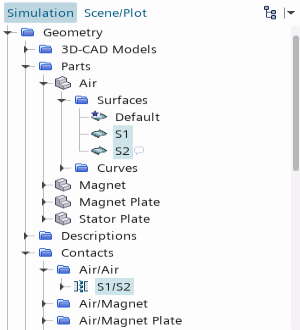

Simcenter STAR-CCM+ 将在节点下添加周期接触。
要在磁体的侧面之间创建周期接触：
- 展开节点，然后同时选择 S1 和 S2。
- 右键单击其中一个选定的表面，然后选择创建周期。
要在磁板的侧面之间创建周期接触：
- 展开节点，然后同时选择 S1 和 S2。
- 右键单击其中一个选定的表面，然后选择创建周期。
要在定子板的侧面之间创建周期接触：
- 展开节点，然后同时选择 S1 和 S2。
-
右键单击其中一个选定的表面，然后选择创建周期。
由于接触具有旋转周期性，因此，您需要指定旋转轴的原点和方向：
-
展开接触节点，然后同时选择以下节点：
-
将旋转轴指定设为指定轴。
Simcenter STAR-CCM+ 自动将旋转轴设为 Z 轴，这适用于本例。
-
您可以选择对应的节点，以可视化几何场景中的接触。

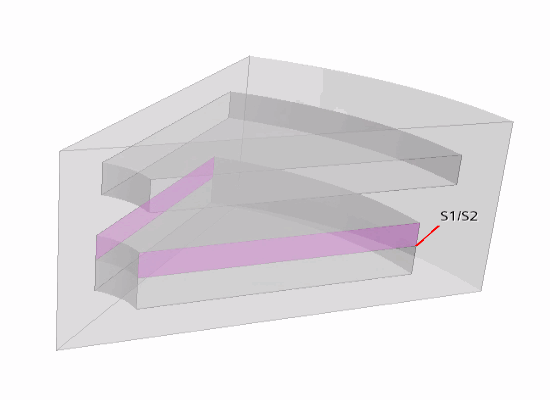

例如，如果选择节点，Simcenter STAR-CCM+ 将在场景中高亮显示对应的磁体表面：
- 保存模拟。
