创建虚拟盘网格细化

要使虚拟盘周围流体场的分辨率较高，建议创建圆柱体积细化。 您可以使用零部件形状和网格自定义控制创建细化。

要创建虚拟盘的网格细化：
  1. 右键单击几何 > 零部件节点并选择新建形状零部件 > 圆柱体。

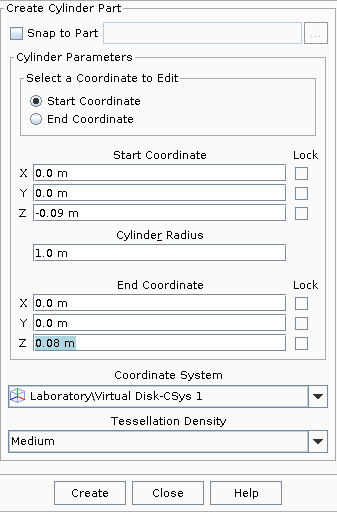

  2. 在创建圆柱体零部件对话框中，设置下列参数：
    开始坐标 结束坐标 圆柱体半径 坐标系
    X 0.0 0.0 1.0 m 基准\虚拟盘 CSys 1
    Y 0.0 0.0
    Z -0.09 m 0.08


    以虚拟盘的局部坐标系为参考创建圆柱体形状零部件。 通过使用此坐标系，您可以根据虚拟盘的俯仰角自动倾斜虚拟盘细化。
  3. 单击创建，然后单击关闭。
  4. 将零部件 > 圆柱体节点重新命名为盘细化。

继续操作，将自定义网格控制分配至盘细化零部件形状：

  1. 右键单击几何 > 操作 > 自动化网格 > 自定义控制节点，然后选择新建 > 体积控制。
  2. 将体积控制节点重新命名为盘细化。
  3. 编辑盘细化节点并设置下列属性：
    节点 属性 设置
    盘细化 零部件 盘细化
    控制 > 切割体网格生成器 自定义各向同性尺寸 已激活
    值 > 自定义尺寸 相对于基数的值 10.0
  4. 保存模拟。
