可视化结果
您可以使用之前创建的每个绘图和场景来跟随求解的进展。

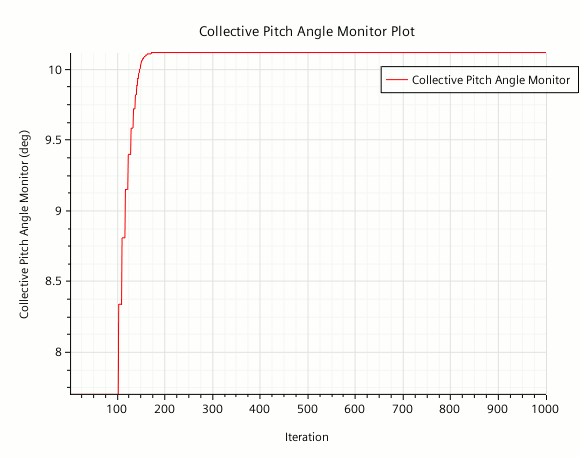

此处显示总俯仰角作为迭代的函数的对应曲线。

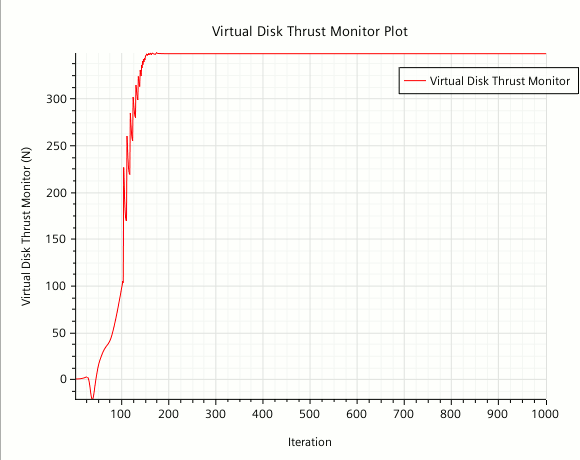

利用这两个曲线，您可以监视切割过程，即您可以跟随总俯仰角的变化及其对应的推力变化。对于前 100 次迭代，旋转速率从 1 线性阶跃到指定的 2000 rpm。在此期间，总俯仰角在指定值 7.7° 处保持恒定。在 100 次迭代后，Simcenter STAR-CCM+ 激活切割算法。您可以发现总俯仰角非线性增加，随着运行收敛，在大约 500 次迭代后，达到恒定值。激活切割算法后，使用变化总俯仰角计算推力。调整总俯仰角，直到达到指定的目标推力。

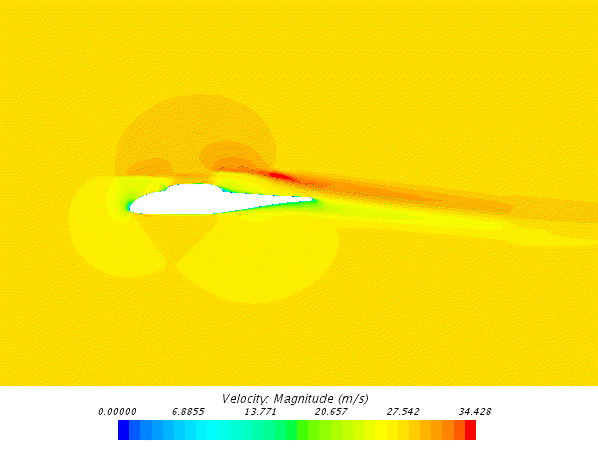

以下屏幕截图显示直升机机身周围的速度轮廓细节。

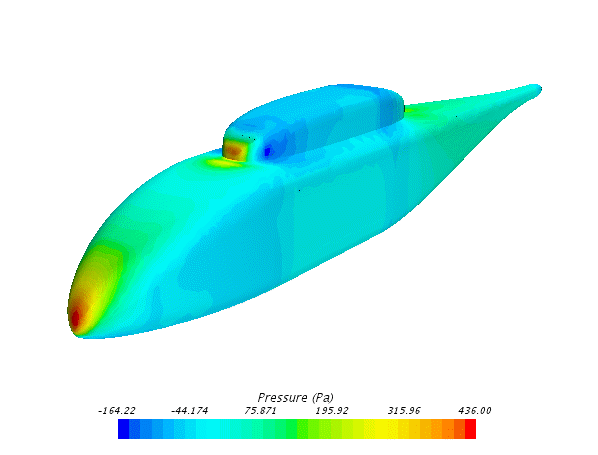

然后，您可以看到直升机机身的压力轮廓。
使用此绘图可以分析直升机机身上的气动负载。您还可以将此数据导出至外部程序，进行深入结构分析。
