生成网格

使用多面体网格生成器在模型的所有部分中生成体网格。

由于浓度梯度在跨 SEI 处最高,因此您应定义棱柱层在交界面的任一侧增长。为了确保锂离子/盐在电极和隔膜之间的交界面上达到守恒,最好在这些交界面处也指定共形网格。

生成网格:

  1. 右键单击几何 > 操作节点,然后选择新建 > 网格 > 自动网格。
  2. 在创建自动网格操作对话框中:
    1. 从零部件列表中选择阴极集电器和阳极集电器。
    2. 按顺序选择以下网格生成器:
      组 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
    3. 单击确定。
  3. 将新建自动网格节点重命名为集电器。
  4. 创建另一个自动网格操作。
    1. 选择以下零部件:
      • Anode AM
      • Anode Electrolyte
      • Cathode AM
      • Cathode Electrolyte
      • Separator
    2. 选择下列网格化模型:
      组 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
      可选边界层网格生成器 棱柱层网格生成器
    3. 单击确定。
  5. 将自动网格节点重命名为AM 电解质隔膜。
  6. 编辑操作 > AM 电解质隔膜 > 默认控制节点,并设置以下内容:
    节点 属性 设置
    基础尺寸 值 0.25 m
    棱柱层控制 > 棱柱层数 棱柱层数 10
  7. 编辑操作 > 集电器 > 默认控制节点,并设置以下内容:
    节点 属性 设置
    基础尺寸 值 0.1 m

仅在 SEI 处需要棱柱层。在所有其他边界上禁用棱柱层,在 SEI 上激活它们:

  1. 右键单击操作 > AM 电解质隔膜 > 自定义控制节点,然后选择新建 > 表面控制。
  2. 将表面控制节点重命名为禁用棱柱层。
  3. 展开禁用棱柱层节点,并设置以下内容:
    节点 属性 设置
    禁用棱柱层 部件表面
    • 阳极 AM > 表面 > 阳极 AM/阳极集电器
    • 阳极电解质 > 表面 > 阳极电解质/阳极集电器
    • 阴极 AM > 表面 > 阴极 AM/阴极集电器
    • 阴极电解质 > 表面 > 阴极电解质/阴极集电器
    控制 > 棱柱层 棱柱层 禁用

您已准备好生成体网格。

  1. 右键单击几何 > 操作节点,然后选择执行全部操作。
  2. 在菜单栏中,选择网格 > 比例缩放网格...。
  3. 在比例缩放网格对话框中,将比例因子设置为 1E-5。
  4. 单击应用以按比例缩小网格。
  5. 单击关闭。

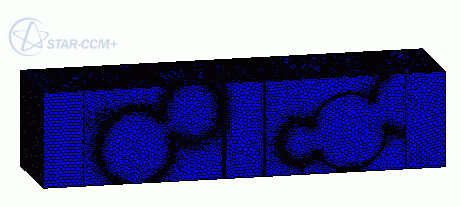

  6. 创建网格场景。


  7. 保存模拟。
